B.6 MSP-TS430RHL20

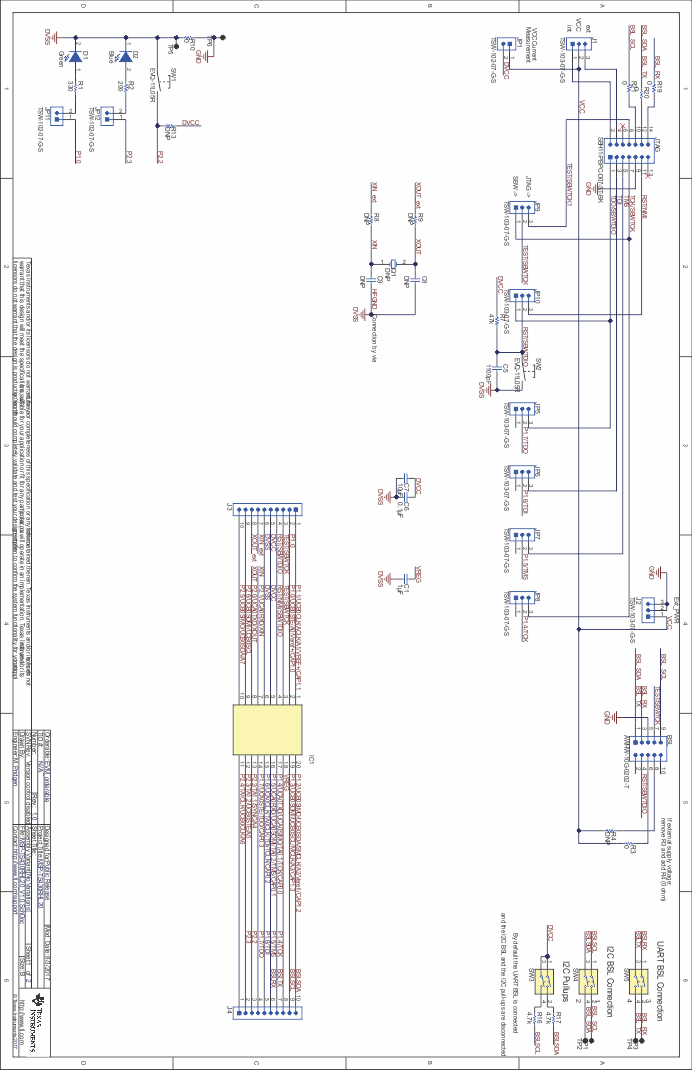

GUID-F3D7ED4C-4805-438F-AC12-17CC5614B93C-low.gif图 4-12 MSP-TS430RHL20 目标插座模块，电路原理图

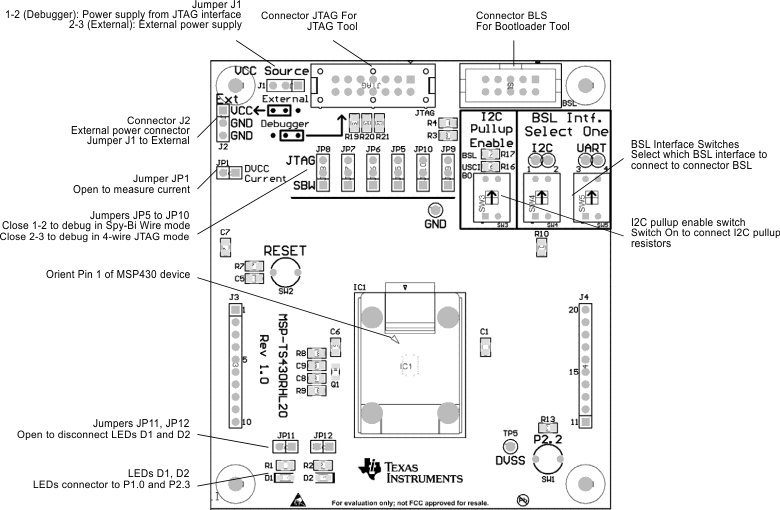

GUID-08866954-2082-483D-949B-61F5F0BEA202-low.gif图 4-13 MSP-TS430RHL20 目标插座模块，PCB
表 4-7 MSP-TS430RHL20 物料清单
项目编号代号数量说明供应商产品型号注意
1!PCB1印刷电路板
2BSL1接头（有罩），2.54mm，5x2，金，THAWHW-10G-0202-T-ND
3C11电容，陶瓷，1µF，10V，±10%，X7R，0805490-1695-1-ND
4C51电容，陶瓷，1100pF，50V，±5%，C0G/NP0，0805490-1623-1-ND
5C61电容，陶瓷，0.1µF，50V，±10%，X7R，0805490-1666-1-ND
6C71电容，陶瓷，10µF，16V，±10%，X5R，0805478-5165-1-ND
7C8、C90电容，陶瓷，22pF，50V，±5%，C0G/NP0，0805490-3608-1-NDDNP
8D11LED，绿色，SMD754-1939-1-ND
9D21LED，蓝色，SMD732-4982-1-ND
10H5、H6、H7、H84缓冲垫，圆柱形，0.312 X 0.200，黑色SJ5746-0-ND
11IC11插座，QFN-20，0.5mm 间距使用 IC564-020-130 插座
12J1、J2、JP5、JP6、JP7、JP8、JP9、JP108接头，100mil，3x1，镀金，THSAM1029-03-ND
13J3、J42接头，100mil，10x1，镀金，THSAM1029-10-NDDNP：套件随附接头。保持通孔内无焊料
14J3、J42插座，100mil，10x1，金，THSAM1213-12-NDDNP：套件随附插座。保持通孔内无焊料
15JP1、JP11、JP123接头，100mil，2x1，镀金，THSAM1029-02-ND
16JTAG1接头（有罩），100mil，7x2，金，THS9170-ND
17Q11晶体，32.768KHz，12.5pF，SMDX1A0001410014DNP：套件内包含一个 Epson 晶体
18R11电阻，330，5%，0.125W，0805541-330ACT-ND
19R21电阻，200，5%，0.125W，0805541-200ACT-ND
20R3、R10、R19、R20、R215电阻，0，5%，0.125W，0805541-0.0ACT-ND
21R4、R8、R90电阻，0，5%，0.125W，0805541-0.0ACT-NDDNP
22R71电阻，47k，5%，0.125W，0805541-47KACT-ND
23R130电阻，47k，5%，0.125W，0805541-47KACT-NDDNP
24R16、R172电阻，4.7k，5%，0.125W，0805541-4.7KACT-ND
25SH‑J1、SH‑JP1、SH‑JP5、SH‑JP6、SH‑JP7、SH‑JP8、SH‑JP9、SH‑JP10、SH‑JP11、SH‑JP1210分流器，100mil，镀金，黑色3M9580-NDJ1：1-2，JP1：1-2，JP5：2-3，JP6：2-3，JP7：2-3，JP8：2-3，JP9：2-3，JP10：2-3，JP11：1-2，JP12：1-2
26SW1, SW22触控式开关 SPST-NO 0.02A 15VP8079STB-ND
27SW3、SW4、SW53开关，DPST，滑动，关-开，1 Pos，0.15A，30V，THGH7727-ND安装时使器件上的箭头与 PCB 上的箭头对齐。SW3 和 SW4 应该位于 OFF 位置上，SW5 应该位于 ON 位置上
28TP1、TP2、TP3、TP4、TP5、TP60测试点，微型，黑色，TH36-5001-NDDNP
