7.4.2 功能性系统测试

以下静态角度测试采用 ROD480-1024 正弦/余弦编码器，电缆长度为 1m 和 71m。由于编码器测试台的机械精度不足，因此无法进行高于 0.003 度（10 角秒）的总精度测量。图 7-33 中显示了测试设置图片。

TIDA-00176 TIDA-00176 测试设置，采用 70m 电缆 (20m + 50m) 和 ROD4800-1024 正弦/余弦编码器图 7-33 TIDA-00176 测试设置，采用 70m 电缆 (20m + 50m) 和 ROD4800-1024 正弦/余弦编码器

图 7-34 和 图 7-35 相应地展示在电缆长度分别为 1m 和 70m 的情况下，针对静态角度，使用 ROD480-1024（线数为 1024）所测得的角度随时间变化的情况。转轴未固定。

请注意，由于从编码器拆除 1m 电缆而改为安装 70m 电缆时发生机械振动，1m 和 71m 测量的绝对角度略有变化。

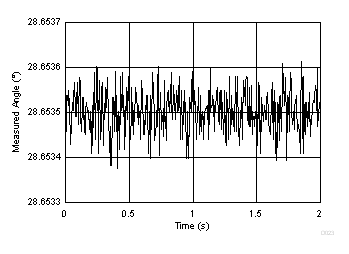

TIDA-00176 系统测试，ROD480-1024 连接 1m 电缆时测量角度分布图 7-34 系统测试，ROD480-1024 连接 1m 电缆时测量角度分布
TIDA-00176 系统测试，ROD480-1024 连接 71m 电缆时测量角度分布图 7-35 系统测试，ROD480-1024 连接 71m 电缆时测量角度分布

使用 ROD480-1024 编码器测量得到的角度，其噪声分布为 ±0.0001 度（0.36 角秒）。由于 0Hz 时电缆衰减约为 –1.5dB，因此 1m 和 70m 测量之间没有显著差异。

为验证 TIDA-00176 设计与正弦/余弦编码器配合使用时的基本精度和重复性，将 ROD480-1024 正弦/余弦编码器与 EnDat 2.2 编码器 ROQ437 进行了机械耦合。ROD480-1024 通过 70m 电缆连接。图 7-37 中显示了测试设置图片。

图 7-36 所示为 TIDA-00176 连接 ROD480-1024 正弦/余弦编码器与连接 ROQ437 EnDat 2.2 绝对值编码器时的角度差异，其中绝对角度是通过 Sitara AM437x EnDat 2.2 Master 读取。绝对角度呈现余弦波形误差，造成该误差的原因是带有小幅偏转的两个转轴之间存在不理想的非中心耦合。

为了检查可重复性，我们多次旋转编码器并捕获相应的角度。

然而，正如所预期的那样，该机械装置的精度和准度不足以对整个系统的绝对精度得出结论。因此，在 节 7.3 中基于编码器仿真所进行的测试更能体现 TIDA-00176 参考设计的预期性能。

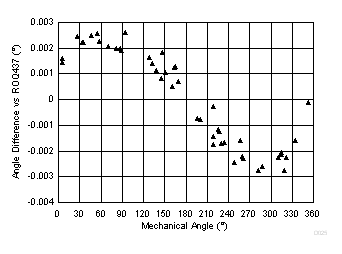

TIDA-00176 正弦/余弦编码器连接 70m 电缆时的基本系统精度测试图 7-36 正弦/余弦编码器连接 70m 电缆时的基本系统精度测试
