7.5.1 测试设置

该 TIDA-00176 TI 参考设计已经在德国 Strasskirchen 的 CSA Group Bayern 测试实验室进行过测试。图 7-37中所示为 TIDA-00176 设计的基本设置。

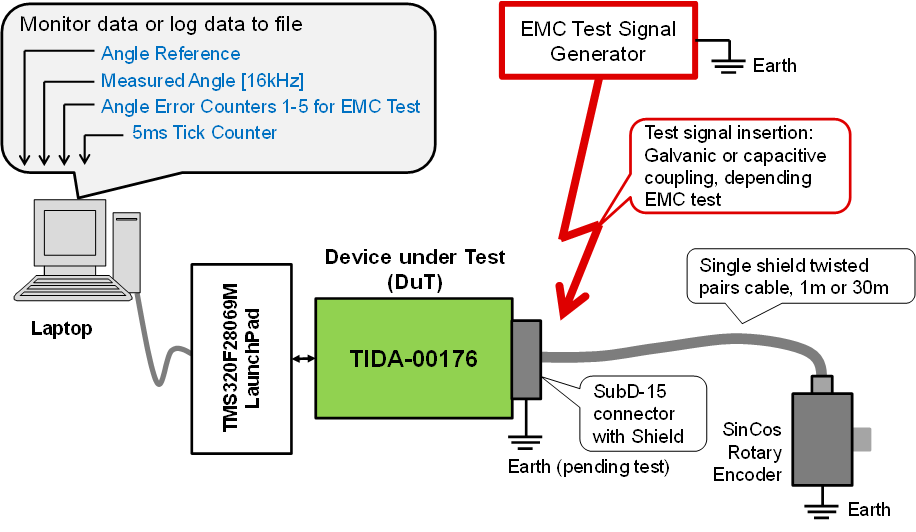

TIDA-00176 配有 Piccolo F2069M LaunchPad 的 TIDA-00176 的简化系统方框图图 7-37 配有 Piccolo F2069M LaunchPad 的 TIDA-00176 的简化系统方框图

为验证 EMC 测试期间及测试完成后插值角信号的完整性，在 EMC 测试过程中使用正弦/余弦编码器初始角位置（静止）作为参考，且编码器未旋转。

每隔 16kHz 频率测量一次插值角，测量结果与初始参考角位置进行比较。由于具有非常高的分辨率和模拟输入信号，角度误差分为六个范围，如表 7-9所示。每次在特定范围内出现误差时，相应误差计数器加 1。

表 7-9 TIDA-00176 高分辨率角度误差范围的定义
误差计数器角度误差范围（度）角度误差范围（角秒）注释
误差范围 1>1.0
误差范围 20.18 ≤ 误差 < 1.0
误差范围 30.1 ≤ 误差 < 0.18仍然没有增量线数误差
误差范围 40.01 ≤ 误差 < 0.1
误差范围 50.001 ≤ 误差 < 0.013.6 ≤ 误差 < 36
误差范围 60.0001 ≤ 误差 < 0.001< 3.6不考虑

根据编码器的线数选择误差范围。在此次测试中，采用线数为 2000 的正弦/余弦编码器 (HEIDENHAIN ROD480-2000)，其线数分辨率等于 0.18 度。

注意，误差范围6计数器对低于1/1000 度（3.6 角秒）的差值进行计数，该值处于 TI 参考设计标准角度测量分布范围内，因此在 EMC 测试过程中不作考虑。

使用的固件为随本设计提供的 TIDA-00176_SinCosEncoder_Example_Firmware_rev1_0.out。固件在 TMS320F28069M Piccolo MCU 上运行。

通过键入 "9999" 的线数，进入特定 EMC 测试接口模式，以初始化正弦/余弦编码器和参考角度位置，并以 200Hz 的频率启动数据转储。EMC 测试菜单将初始化固定线数 2000，并将不再退出此测试模式。这样做是为了确保程序流程固定，因为笔记本电脑上的 USB 端口（不是设计的一部分）对 EMC 非常敏感。

后续相应章节将提供 ESD、EFT 和浪涌特定测试的设置图。
