7.2.1.6 热像图

为确定在最大负载条件下电路板上的热点，获取了热像图。

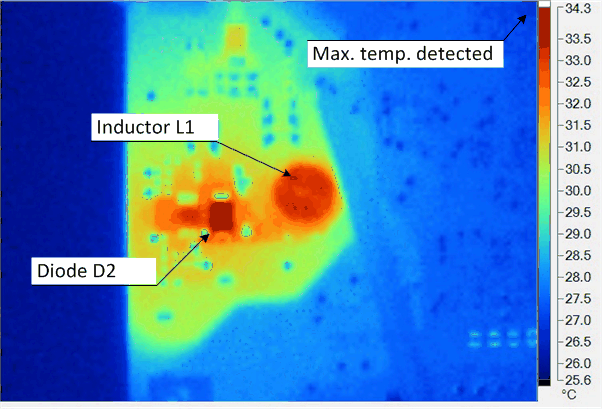

TIDA-00176 热像图、24V 输入、满载、22°C 环境温度图 7-22 热像图、24V 输入、满载、22°C 环境温度

评价: 检测到电路板上的热点对应于 TPS54040A 电路中的非同步整流器或二极管。从图中可知，Troom 测试时 11°C 的温度上升幅度取决于输入电压和输出电流。此器件检测到的最高温度为 34°C。

在 85°C 时进行的测试未表示性能上有明显漂移（请参考图 7-17，负载线路调节
@ 85°C）。
