7.5.3 IEC-61000-4-4 EFT 测试结果

图 7-1 中显示了 TIDA-00176 进行 EFT 测试设置时的图片。在 EFT 测试过程中，SubD-15 插座通过远端 ROD480 正弦/余弦编码器连接到 30m (10m + 20m) 屏蔽双绞线电缆中。

TIDA-00176 TIDA-00176 的 IEC61000-4-4 EFT 测试设置（右侧在上，左侧在下）图 7-39 TIDA-00176 的 IEC61000-4-4 EFT 测试设置（右侧在上，左侧在下）
表 7-12 TIDA-00176 的 IEC-61000-4-4 EFT 测试结果
现象 基本标准 等级 TIDA-00176 连接器 所达到的性能标准(1) 注释
EFT IEC61000-4-4 ±2kV/5kHz，电容钳位 SubD-15 B
EFT IEC61000-4-4 ±2kV/5kHz，电容钳位 SubD-15 B
EFT IEC61000-4-4 ±4kV/5kHz，电容钳位 SubD-15 B IEC61800-3 未要求
EFT IEC61000-4-4 ±4kV/5kHz，电容钳位 SubD-15 B IEC61800-3 未要求
(1) 至少达到 B 类，因为在 ESD 测试过程中所测得的任何角度相对于参考角度的偏离均未超过 0.045 度。欲了解 A 类，请参见表 7-7，注 1）。
表 7-13 整个测试过程中 IEC-61000-4-4 EFT 角度误差分布
误差计数器 角度误差范围（度） 发生次数@ 2kV EFT 发生次数@ 4kV EFT
误差范围 1 >1.0 0 0
误差范围 2 0.18 ≤ 误差 < 1.0 0 0
误差范围 3 0.1 ≤ 误差 < 0.18 0 0
误差范围 4 0.01 ≤ 误差 < 0.1 254 1302
误差范围 5 0.001 ≤ 误差 < 0.01 1658 3413

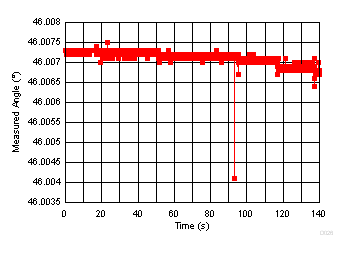

TIDA-00176 10Hz 更新速率下 ±2kV EFT 测试周期内所测得的角度图 7-40 10Hz 更新速率下 ±2kV EFT 测试周期内所测得的角度

在 2kV 时，EFT 测试之前、测试期间及测试之后，角度始终保持常量。图表中最大误差为 0.003 度。由于更新速率只有 10Hz（由于 UART 为 115000 baud），该角度的误差大于中间可能出现但未显示的 0.001 度。请注意，误差计数器的更新速率为 16kHz。
