4.1.1.1 元件选型

为满足设计要求，需采用高精度双通道 ADC。选择 ADS8354 的原因如下：

  • 高分辨率（16 位），高精度（出色的 THD 和 SNR 性能：–93dB SNR，
    –100dB THD）
  • 插接式引脚兼容的 14 位和 12 位版本可供选择，可根据所需分辨率和成本优化情况灵活搭配
  • 速度快 (700kSPS) 且带宽高，能够支持至少 500kHz 的模拟输入信号
  • 双通道具有真差分输入及双/独立基准电压，可提升对共模噪声的抗干扰能力
  • 双通道，两通道同步采样，确保正弦与余弦输入信号 A 和 B 之间零相移
  • 硬件触发采样点(/CS 下降沿)，使主机处理器能够将采样点与增量计数器锁存精确同步。
  • 采样保持电路在完成转换过程后会返回采样模式，因此有相对较长的采样时间，以确保达到 16 位的转换精度
  • 2.5V 双路可编程缓冲内部基准，可为放大器提供共模偏置电压，几乎能完全消除与失调及失调漂移相关的误差。
  • 连接主机处理器采用串行接口（双路数据），时钟频率最高可达 24 MHz，可将延时降至最低
  • 可在更大的工业温度范围内正常工作：-40°C 至 125°C
  • 小型封装

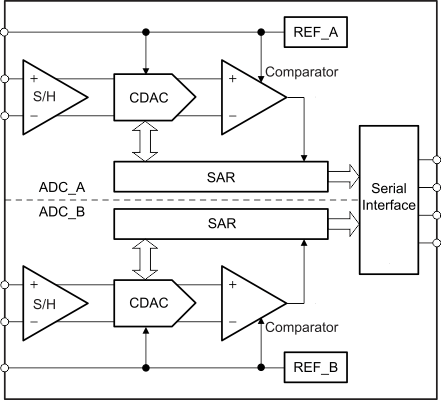

TIDA-00176 ADS8354 方框图图 4-2 ADS8354 方框图

要发挥 ADS8354 的性能，需借助具备可配置输出共模电压的全差分高速放大器，如 THS45xx 系列。

TIDA-00176 差分输入至差分输出放大器图 4-3 差分输入至差分输出放大器

信号在整个处理过程中保持全差分状态，其增益和可选的滤波功能由输入和反馈的电阻器和电容器共同决定。增益由 RF/RG 比值决定，而输出共模电压由输入信号 VOCM 设定。

选择 THS4531A 的原因在于，它符合电路拓扑结构要求，能够驱动 ADS8354，并且满足 节 1.4 中规定的交流和直流性能要求。为了提高设计的灵活性并简化 PCB 的布线，采用了每个封装一个单放大器的拓扑结构，而非像 THS4532 那样每个封装包含两个差分放大器的结构。

在本设计中，THS4531A 的关键参数如下：

  • 完全差分架构，输出共模电压可调
  • 高增益带宽：27MHz（在 G = 5 时为 6MHz）
  • 低失真，1kHz 时 THD 为–120dBc（1VRMS，RL= 2kΩ）
  • 低输入电压噪声：10nV/√Hz (f = 1kHz)
  • 极低的失调电压，VOS：±100μV
  • 极低的失调漂移， VOS 漂移：±2μV/°C（工业温度范围）
  • 采用单路 5 V 电源供电，与 ADS8354 使用相同的电源
  • 轨到轨输出 (RRO) 与负电源轨输入 (NRI)，可最大限度增大输入和输出信号摆幅
