7.1.1.2 整个高分辨率信号路径的性能曲线图 (DFT)

在以下测试中，我们测试了整个高分辨率信号链，包括经 RC 滤波器连接的差分放大器 THS4531A 到双路 16 位 ADC ADS8354。在编码器差分输入引脚注入正弦测试信号，然后对 16 位数字数据进行分析。

在频域中进行分析，以评估信噪比 (SNR)、总谐波失真 (THD)、信纳比 (SINAD) 和有效位数 (ENOB) 等性能。本质上，所有这些参数都是基于快速傅里叶变换 (FFT) 分析，利用不同的方式来量化 ADC 的噪声和失真性能。在本节的结尾处简要介绍了 ADC 信噪测量的原理。

在测试中，使用了两种输入信号：

  • 1.8V 的超低噪声直流电源
  • 振幅为 0.6 VPP 时的 1kHz 正弦波代表正弦/余弦编码器的低输出

每次在 A+，A– 或 B+，B– 其中一组输入通道上施加输入信号时，另一通道则处于未连接状态。这样做的目的是测量和突出两个通道 A 和 B （或分别为正弦和余弦）的超低串扰电平。

为了确保最佳噪声性能，使用了直流输入（因为输入/源不会产生噪声）。采用 1kHz 正弦波测量两个并联通道的有效位数。

以 32kHz 的频率对通道 A 和 B 进行采样，并分别采集 8192 个连续 16 位样本。针对所采集的数据计算 DFT，以测量 SNR 和 THD。

结果如下图所示。

TIDA-00176 在 A 输入端施加 1.8V 直流时 16 位通道 A 输出的 DFT图 7-4 在 A 输入端施加 1.8V 直流时 16 位通道 A 输出的 DFT
TIDA-00176 在 B 输入端施加 1.8V 直流时 16 位通道 B 输出的 DFT图 7-5 在 B 输入端施加 1.8V 直流时 16 位通道 B 输出的 DFT

在前面的图中，所测量的噪底低于120dB，这意味着这是可实现的最佳性能。此外，还需注意的是，这些图均采用满量程输入范围，即最大振幅。0dB 对应于 ADS8354 最大可能输入，在此配置中，该值将为 2 VPP。

下图所示为整个高分辨率通道的 DFT，其中正弦输入电压振幅为 0.6VPP，频率为 1KHz。这约等于理论满标量程输入范围内的 –6dB 输入电平。

输入信号可施加到通道 A 或通道 B。另一通道保持开路状态，以便测量串扰。

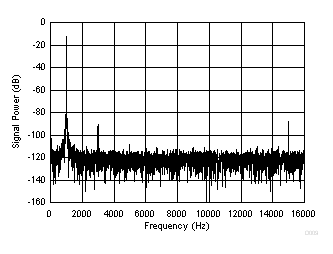

TIDA-00176 在 A 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 A 输出的 DFT图 7-6 在 A 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 A 输出的 DFT
TIDA-00176 在 A 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 B 输出的 DFT图 7-7 在 A 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 B 输出的 DFT
TIDA-00176 在 B 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 B 输出的 DFT图 7-8 在 B 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 B 输出的 DFT
TIDA-00176 在 B 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 A 输出的 DFT图 7-9 在 B 输入端施加 600mVPP，1KHz 正弦波输入时，16 位通道 A 输出的 DFT

这些图均采用理论上的满量程输入范围。注意，1kHz 正弦信号的第一个和第二个谐波源于信号源本身（通常采用极其严格的陷波滤波器来隔离测试信号的频率；相关示例，另请参阅 SLAU515）。

另请注意，1kHz 信号存在轻微的扩频。这与 TIDA-00176 硬件无关，而是由于 F28069 软件实施中出现抖动，触发了 SPI 传输，从而启动了 ADS8354 转换（保持模式），引起相当于 12.5ns 的、一个 CPU 时钟周期的抖动。

从上图中还可知，两个正弦（信号 A+，A–）和余弦 (B+，B–) 模拟通道之间基本不存在串扰。频谱 (DFT) 为采样频率的一半（另一半频谱是前半部分高光复制品，因此图表中未显示）。Hann 函数 (http://en.wikipedia.org/wiki/Hann_function) 用于对数据进行窗口化，以获得频域中更干净的图。

然后可以计算本设计在满量程信号下的 THD、SNR 和 ENOB，并且列举在表 7-2中。

表 7-2 高分辨率信号路径（THS4531A 和 ADS8354）的典型性能
参数值（测量值）
SNR89.1dB
SINAD88.5dB
ENOB14.4 位
串扰–107 至 –109 dB
