4.1 模拟信号链

图 4-1 概述了模拟信号链子系统和比较器子系统。模拟信号链的实施分为两条路径：

  • 高分辨率信号路径，具有更高的共模防噪性能，采用全差分放大器，搭配带 SPI 输出的全差分 16 位双通道 ADC
  • 模拟路径，输入为差分信号，输出为单端模拟信号，可驱动比较器，并可连接至带有嵌入式 ADC 的主机处理器

双模拟路径有两种选择：其一，可借助板载 16 位双路 ADC，将其作为高分辨率路径的一部分，对设计进行测试；其二，可启用模拟差分转单端路径，将其与带有嵌入式 ADC 的 MCU 相连。此外，由于模拟路径通过高分辨率路径的缓冲器去耦，因此可确保比较器路径实现理想的去耦合效果。这样在正弦和余弦过零期间切换输出电平时，可避免对高分辨率模拟路径产生串扰。

另一种情况是同时使用这两条路径。一条路径通过降低带宽来滤除高频噪声，从而提高防噪性能，而另一条路径则提供标准带宽，直至达到最大速度。低带宽通路的防噪性能强，用于高分辨率
16 位 ADC，而另一条标准带宽路径则连接到带有嵌入式 ADC 的 MCU。当电机转速较低（低于所配置的截止频率）时，从高分辨率通路获取插值相位（反切）；而当电机转速较高时，从另一通路获取插值相位。主机处理器将根据电机转速决定使用的角度。

比较器子系统将以极短的传播延迟生成信号 A、B 和 R 的 TTL 电平输出。以下各节将对每个子系统进行说明。

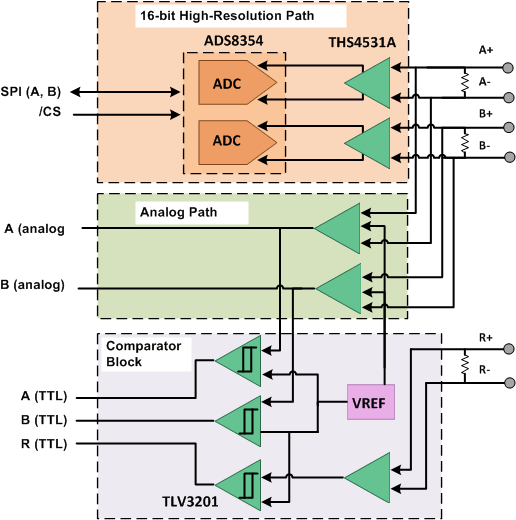

TIDA-00176 模拟信号链图 4-1 模拟信号链
