7.5.4 IEC-61000-4-5 浪涌测试结果

图 7-41 显示了 TIDA-00176 浪涌测试设置图。在 EFT 测试过程中，SubD-15 插座通过远端 ROD480 正弦/余弦编码器连接到 30m (10m + 20m) 屏蔽双绞线电缆中。

TIDA-00176 TIDA-00176 的 IEC61000-4-5 浪涌测试设置图 7-41 TIDA-00176 的 IEC61000-4-5 浪涌测试设置
表 7-14 TIDA-00176 的 IEC-61000-4-5 浪涌测试结果
现象基本标准等级TIDA-00176 连接器所达到的性能标准(1)注释
浪涌IEC61000-4-4±0.5kV/2Ω
（10m + 20m 屏蔽电缆）		SubD-15B
浪涌IEC61000-4-4±1 kV/2Ω
（10m + 20m 屏蔽电缆）		SubD-15B
(1) 至少达到 B 类，因为在 ESD 测试过程中所测得的任何角度相对于参考角度的偏离均未超过 0.045 度。欲了解 A 类，请参见表 7-7，注 1）。
表 7-15 整个测试过程中 IEC-61000-4-5 浪涌角度误差分布
误差计数器角度误差范围 [度]发生次数@ 0.5kV发生次数@ 1kV
误差范围 1>1.000
误差范围 20.18 ≤ 误差 < 1.000
误差范围 30.1 ≤ 误差 < 0.1815
误差范围 40.01 ≤ 误差 < 0.114
误差范围 50.001 ≤ 误差 < 0.012045669

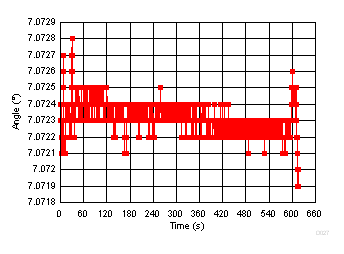

TIDA-00176 10Hz 更新速率下 ±1kV 浪涌测试周期内所测得的角度图 7-42 10Hz 更新速率下 ±1kV 浪涌测试周期内所测得的角度

在 1kV 时，浪涌测试之前和之后，角度始终保持常量。图表中最大误差仅为 0.0009 度。由于更新速率仅为 10Hz，因此，如图 7-8所示的、误差较大的角度不会通过 UART 显示。

由于缺少螺钉，三个电缆之间的机械 M23 连接器无法与屏蔽层实现具有机械强度的连续连接。使用覆铜实现正确的电气连接，并由 CSA Group 操作人员通过测得的浪涌电流进行验证。一旦使用带有适当机械连接器的电缆在
±2kV 时进行测试，则将对设计指南进行相应更新。
