6.12.2.1 电源压摆率要求

为了维持内部 ESD 保护器件的安全工作范围，TI 建议将电源的最大压摆率限制为小于 18mV/μs。例如，如图 6-1 所示，对于高于 100µs 的 1.8V 电源，TI 建议采用电源电压斜坡转换时间。

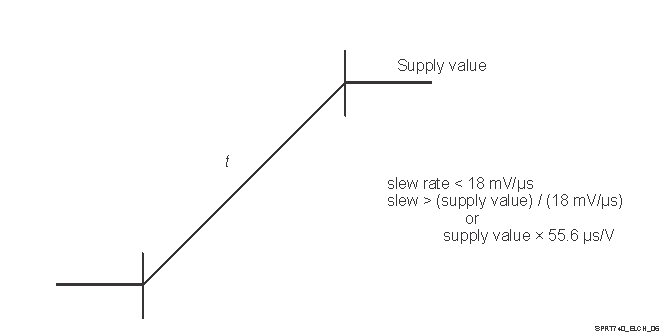

图 6-1 介绍了器件中的电源压摆率要求。

AM2754 AM2754-Q1 AM2752 AM2752-Q1 电源电压转换时间和压摆率图 6-1 电源电压转换时间和压摆率
