6.12.4.1.4 WKUP_LFOSC0 LVCMOS 数字时钟源

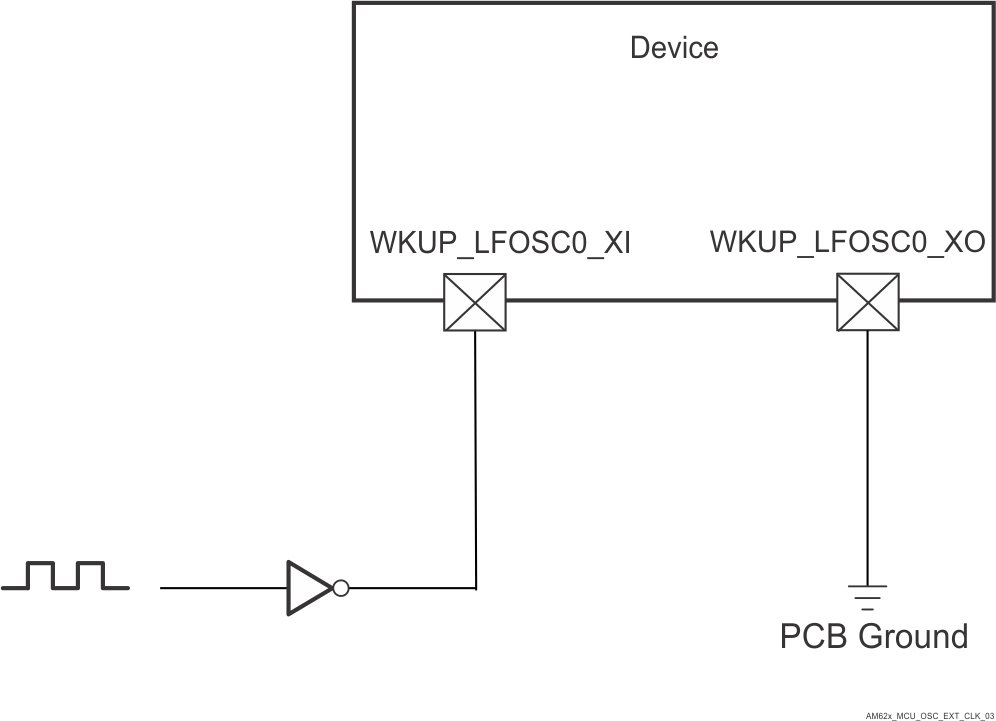

图 6-21 展示了当 WKUP_LFOSC0_XI 连接到 1.8V LVCMOS 方波数字时钟源时建议的振荡器连接。

AM2754 AM2754-Q1 AM2752 AM2752-Q1 1.8V LVCMOS 兼容时钟输入图 6-21 1.8V LVCMOS 兼容时钟输入
