6.12.4.1.5 未使用 WKUP_LFOSC0

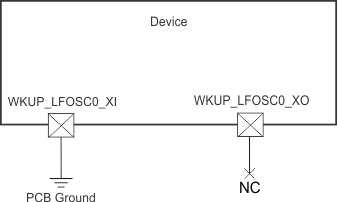

图 6-22 展示了未使用 WKUP_LFOSC0 时建议的振荡器连接。

AM2754 AM2754-Q1 AM2752 AM2752-Q1 未使用 WKUP_LFOSC0图 6-22 未使用 WKUP_LFOSC0
