3.1 示例系统

假设一个具有以下 ADC 参数的系统：

  • F280049 C2000 MCU 以 12 位外部基准模式工作
  • ADC 由 100kHz ePWM 触发源 (ePWM1 SOCA) 驱动
  • 使用了两个 ADC：ADCA 和 ADCB
  • 要转换四个电压：V1 到 V4
  • V1 和 V2 分配给 ADCA，V3 和 V4 分配给 ADCB

图 3-1 提供了示例系统的时序图。

GUID-09733088-A7D8-4529-902E-962D063829CF-low.png图 3-1 示例系统时序

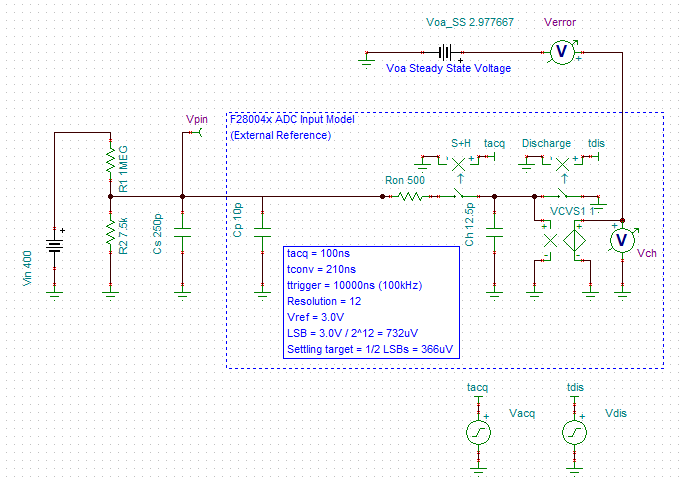

此外，假设 V2 是一个高压检测电路，它使用由 1MΩ 和 7.5kΩ 电阻器组成的分压器来将 400V 信号下调至与 ADC 兼容的 3.0V 范围。分压器直接驱动 ADC 输入（输入端中没有运算放大器进行缓冲），并且外部电容器已选为 250pF。图 3-2 展示了这个电路的原理图。

GUID-86464AD7-8112-4686-8DD5-2A5759F9F130-low.png图 3-2 V2 的示例系统原理图

如后续各节所示，很难选择一个足够长的 S+H 持续时间来使该电路实现可接受的稳定性能，并且 100kHz 的采样率也太高，无法支持电荷共享输入设计。因此，需要使用其他方法来缓解本文档后面讨论的存储器串扰。

注： 要降低源阻抗（从而缩短稳定时间），一种简单方法是按比例缩小分压器中的两个电阻器。但是，这将增加流经电阻分压器的静态偏置电流。对于具有严格功耗要求的应用，之所以将源阻抗保持较高，原因之一可能就是因为不想增加此偏置电流。
