6.5 快速负载瞬态响应

采用线性调节控制方案运行的理想二极管控制器根据负载电流来控制栅源电压，使正向电压保持在低位。轻载条件下的栅源电压较低，并随着负载电流的增加而增加。虽然线性调节方案有助于使直流反向电流为零，但在从轻载到重载的突然负载瞬变期间具有低栅源电压会带来不利影响。在较轻负载下，栅源电压高于 MOSFET 的 Vth 且 RDS(ON) 高于标称值，旨在满足正向调节要求 RDS(ON)_LIGHT_LOAD = 20mV / ILIGHT_LOAD。当突然从轻负载转变为较高负载时，MOSFET 的栅极需要快速从低电压充电到高电压，以满足突然增加的负载需求。如果栅极没有快速充电，输出电压在最坏情况下的压降等于 IHEAVY_LOAD × RDS(ON)_LIGHT_LOAD，但不会超过 MOSFET 的体二极管压降。在许多 ORing 应用中，输出电压的这种下降可能是不可接受的，因为这会减少下游电源的裕量。

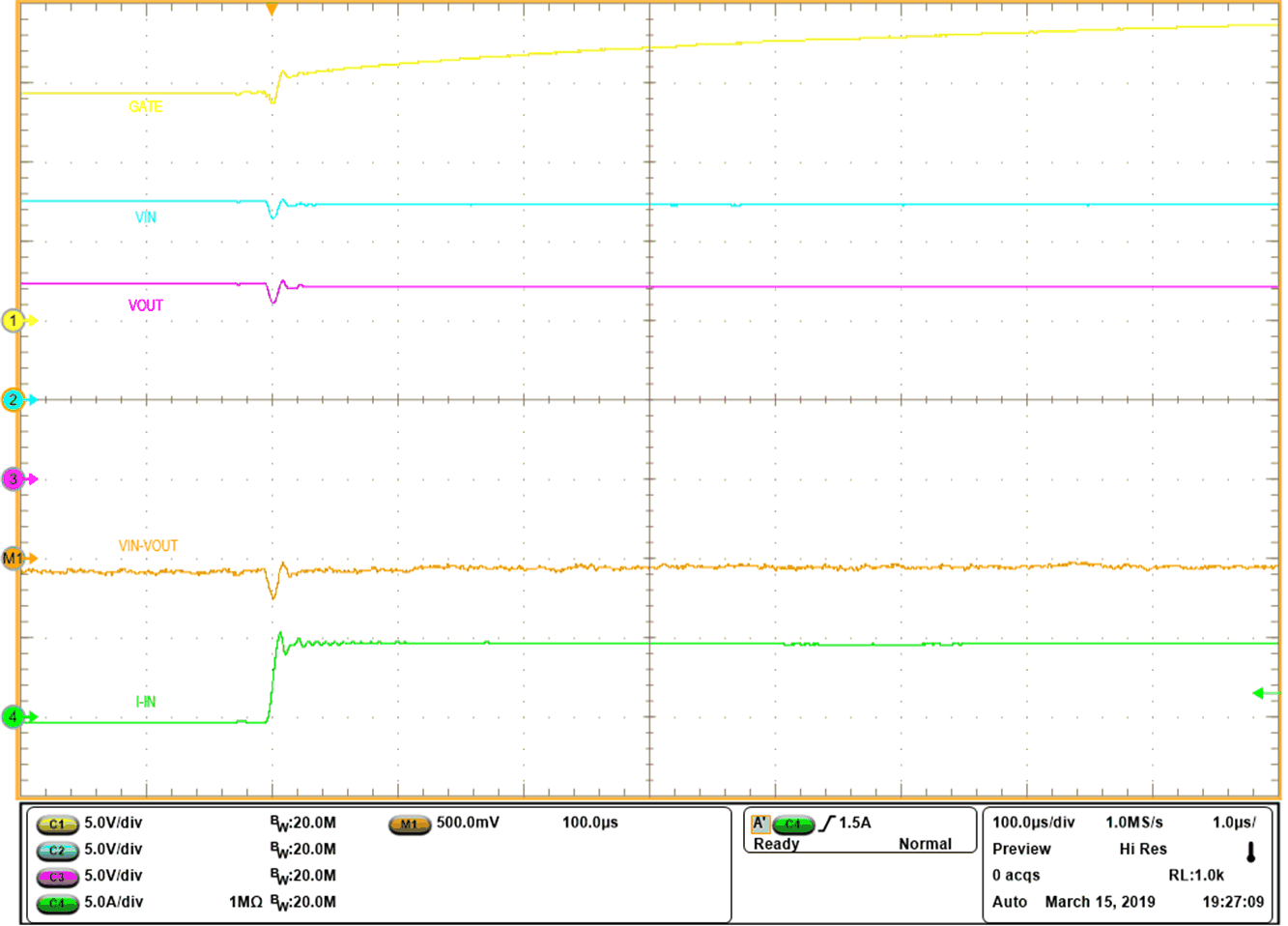

TI 的理想二极管控制器 LM74700-Q1 在正向压降超过 50 mV 时具有 11 mA 峰值源极电流。此特性有助于在负载快速瞬变期间为栅极快速充电，从而最大限度地减少电源压降。图 6-6 显示了负载从 10 mA 轻载突变为 5A 时 LM74700-Q1 的负载瞬态响应。控制器会快速反应并快速增强 MOSFET 栅极，使输出压降降至 <50mV。
