4.3 线路干扰期间的二极管整流

在汽车系统中，电池线路在车辆正常运行期间会受到各种干扰和瞬变的影响。其中一项关键测试是被称为“交流叠加测试”的电源线路干扰测试。此测试在电池电源线路上施加峰-峰值为 2V - 4V 且频率在 20Hz 至 30KHz 之间的交流干扰，此时，子系统应能够正常运行而没有任何功能损失。

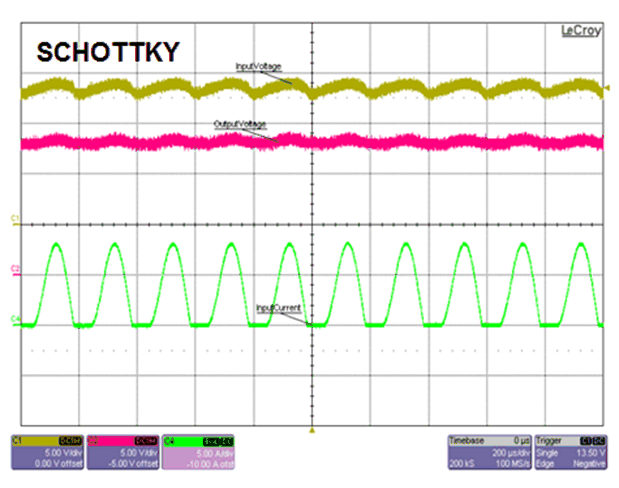

肖特基二极管通过阻断反向电流来对交流线路干扰进行整流。图 4-6 显示了整流后的输出和输入电流；此电流由于注入的交流线路干扰而增加了交流分量。由于与正向压降相乘的 RMS 电流增加，肖特基二极管上的功率耗散增加。为了在交流叠加测试期间可靠运行，需要管理这些额外的热量。

GUID-C00F94CB-5D9C-4FCE-8D5E-C3D5130BE952-low.gif图 4-6 交流叠加测试 - 肖特基二极管
GUID-4EF906E7-0EE0-4AFD-9B02-304034006347-low.gif图 4-7 交流叠加测试 - P 沟道 MOSFET

图 4-7 显示了 P 沟道 MOSFET 电路的性能。由于 P 沟道 MOSFET 不会阻断反向电流，因此不会对线路干扰进行整流，进而会导致 RMS 输入电流增加。由于 MOSFET 保持导通，正向压降较低，MOSFET 上的功率耗散可能不是主要问题，但是，输出电解电容器的 RMS 电流会因 ESR 而在电容器上产生额外的热量。为防止电容器因过热而损坏，可将所需电容拆分到多个并联电容器以降低 ESR。这种做法会增加系统成本和空间。

为了进行整流，可使用基于外部比较器的方法添加反向电流阻断功能，但这会增加成本和空间。
