6.2 低正向传导损耗

肖特基二极管的正向压降会增加正向传导功率损耗，需要使用散热器进行热管理，并且需要更多 PCB 空间，从而导致成本增加。理想二极管控制器使用外部 MOSFET 将正向电压降至 20 mV 或更低（具体取决于控制方案）。线性调节控制方案在大部分工作电流范围内保持 20 mV 正向电压。迟滞开/关控制可完全增强 MOSFET 以降低正向电压，且正向压降完全取决于所使用的 MOSFET。

由理想二极管控制器驱动的 MOSFET DMT6007LFG 的正向电压与肖特基二极管 STPS20M60S 的正向电压进行比较的情况如图 6-3 所示。采用线性调节方案的理想二极管控制器在负载电流 = 20mV / RDS(MIN) 及以下时可将正向电压调节到低至 20mV，而在负载电流高于 20mV / RDS(MIN) 时，正向电压完全取决于 MOSFET 的 RRD(ON)。在图 6-3 中，负载电流不高于 5.7A 时，MOSFET 的正向电压调节至 20mV，而在超过 5.7A 时，MOSFET 会得到完全增强，正向电压随着负载电流增加而升高。在 10A 负载电流下，正向压降会下降到低至 35 mV，而使用肖特基二极管的情况下为 465 mV。LM74722-Q1 理想二极管控制器可提供 13mV 的更低正向压降，进一步提高了电源效率。

GUID-B89C54CF-52FA-44B4-AE65-884F91C605CC-low.gif图 6-3 正向电压与负载电流间的关系

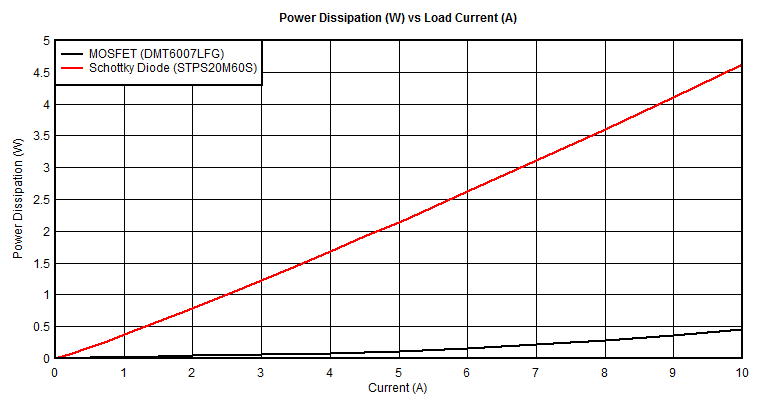

GUID-EE72C78B-C7D2-42E8-B11A-288EC2194689-low.gif图 6-4 功率耗散与负载电流间的关系

图 6-4 显示了肖特基二极管和理想二极管控制器之间的功率耗散比较情况。在 10A 负载电流下，DMT6005LPS-13 MOSFET 的功率耗散为 0.35W，而肖特基二极管 STPS20M60S 的功率耗散为 4.65W，因此使用理想二极管控制器和 MOSFET 时的节能可达 10 倍以上。
