4.2 输入短路和电源中断

图 4-4 和图 4-5 显示了 P 沟道 MOSFET 与肖特基二极管在输入短路或中断期间的性能比较情况。在输入短路期间，肖特基二极管会快速反向偏置，并阻止反向电流回流到短路的输入端。输出与输入短路隔开，输出端的保持电容器为负载提供备用电源，使得输出电压下降。消除输入短路后，负载通过肖特基二极管供电。

在图 4-5 中，当栅源电压超过 MOSFET 的 VTH（接近 0V）时，P 沟道 MOSFET 将关断。由于缺乏反向电流阻断功能，输出电压会大幅下降。

GUID-C1F73C2C-37DF-4FCE-96E4-18F9772E2297-low.gif图 4-4 输入短路 - 肖特基二极管

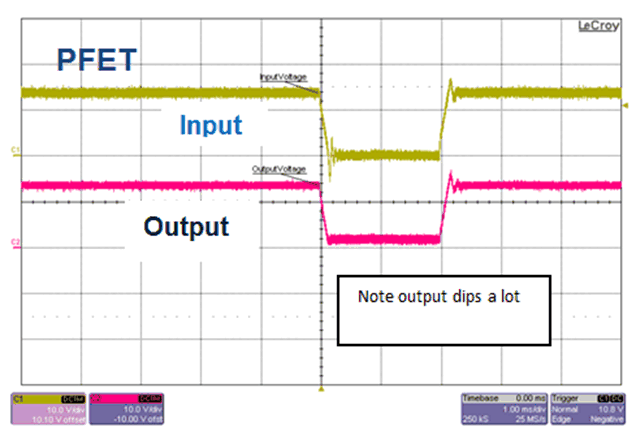

GUID-B850683A-7A99-4415-AA05-E1B7F6BFF066-low.gif图 4-5 输入短路 - P 沟道 MOSFET
