4.1 采用 P 沟道 MOSFET 实现电池反向保护

肖特基二极管可以替换为 P 沟道 MOSFET 以提供电池反向保护，如图 4-1 所示。为了降低二极管的正向压降，可以将肖特基二极管替换为 P 沟道 MOSFET，并使其体二极管与肖特基二极管的方向相同。在电池正常工作期间，MOSFET 的体二极管将被正向偏置，并导通很短的时间，直到栅极电压被拉至源极以下时会将 MOSFET 导通。当电池极性反转时，栅源电压变为正电压，并将 MOSFET 关断，从而保护下游电路免受负电压的影响。

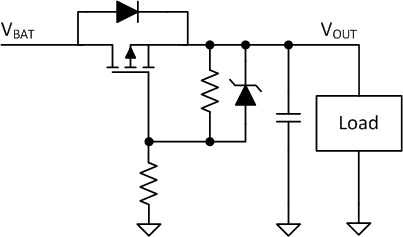

GUID-3557C8C7-3C4D-4CDC-B5C5-60ED1B552220-low.gif图 4-1 采用 P 沟道 MOSFET 实现电池反向保护

在输入快速由正变负的动态反极性期间，在栅源电压变为正电压而导致输入开始变为负时，P 沟道 MOSFET 将关断。还需要注意，输出也将接近或低于系统接地的二极管压降，并保护下游直流/直流转换器免受负电压的影响。由于这种 P 沟道 MOSFET 保护功能不会阻止反向电流流回输入端，保持电容器将放电。可以添加一个额外的电路来检测输入和输出之间的电压差，并在输入低于输出时关断 MOSFET，但需要增加成本和布板空间。

在图 4-3 中，当发生输入从 12V 快速变为 -20V 的动态反极性条件时，P 沟道 MOSFET 电路会保护输出免受这种情况的影响。在初始反向电压持续 50 µs 后，输出仍然免受负电压的影响。请注意，由于缺少反向电流阻断功能，输出将完全放电，并且所有保持电容器都会放电。

GUID-0E18041A-8B4A-4B0E-A3DA-BCE4F09F7DF3-low.gif图 4-2 动态反极性 - 肖特基二极管
GUID-20B26590-0F99-493B-9078-FBB2333C5E54-low.gif图 4-3 动态反极性 - P 沟道 MOSFET
