5 执行效果的结果

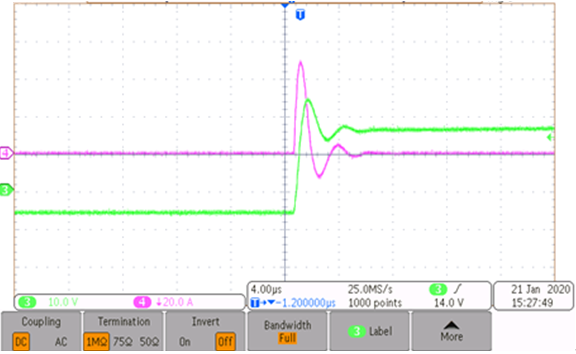

驱动电流：驱动的总负载约为 1µF。洋红色 – 驱动电流，绿色 – 驱动电压。
图 5-1 驱动电流波形（电路板 1）
图 5-2 驱动电流波形（电路板 2）电路板 1 提供大约 30A 的驱动电流，电路板 2 能够提供 50A 以上的驱动电流。
电路板 1 传播延迟：驱动的总负载为 470nF。洋红色 – PWM 输入，绿色 – 驱动电压。
图 5-4 电路板 1 传播延迟：输入开始到输出开始
图 5-5 电路板 2 传播延迟：VIH 至 VTH
图 5-6 电路板 2 传播延迟：从开始到开始这两个电路板从 VIH 到 VTH 的传播延迟约为 540ns。然而，从波形开始处测量，电路板 1 的延迟为 100ns，相比之下，电路板 2 的延迟为 180ns。
图 5-7 和图 5-8 显示了在 10kHz 频率下驱动 1μF 电容时，没有气流时电路板的热性能。
图 5-7 电路板 1 热分布图 5-7 显示了驱动器晶体管是最热的元件，温度高达 135°C。
图 5-8 电路板 2 热分布图 5-8 显示了反激式转换器 IC 是最热的元件，温度约为 80°C。
驱动 1μF 电容时电路板 2 自举 (C27) 电压变化。红色 – PWM 输入，蓝色 – C27 电压，绿色 – 1µF 电容器上的输出电压。
图 5-9 频率为 1kHz 时的自举电压
图 5-10 频率为 100Hz 时的自举电压频率为 1kHz 时，电压下降非常小。即使频率为 100Hz 时，在 80% 的占空比下，最小电压仍保持在 7.5V 以上，因此对输出波形没有明显影响。
图 5-11 自举电压充电时间自举电容器的充电时间约为 1µs。
电路板 1 米勒钳位：使用 18Ω 电阻驱动 470nF 电容。洋红色 – 钳位电流，绿色 – 驱动电压。
图 5-12 米勒钳位电流尽管栅极驱动阻抗较高，但米勒钳位能够将栅极电压保持为接近负极总线的水平。栅极驱动电阻特意设置为 18Ω 左右，以将一些电流推入钳位。为了让米勒钳位发挥效用，晶体管必须尽可能靠近栅极和源极端子放置。
电路板 1 DESAT 慢速关闭操作，同时使用 1Ω 驱动电阻驱动 470nF 电容。蓝色 – PWM 输入，绿色 – 输出电压，洋红色 – DESAT 输入。
图 5-13 DESAT 在没有 R16 和 C20 的情况下关闭
图 5-14 DESAT 在有 R16 和 C20 的情况下关闭OUTL 引脚上的 R-C 网络有助于通过外部电流升压来还原慢速关闭操作。
