4 实现详情

这两个电路的尺寸相同：长 50mm，宽 30mm，总高度 13mm。它们具有相同的外部引脚排列，允许在相同的条件下进行测试。电路板上连接了 10mm 高的散热器，用于冷却驱动器 BJT 和 MOSFET。这些电路板在制造过程中经过专门处理，可以安装在非常靠近所驱动器件的位置。这些电路板的图片如下：

图 4-1 中的电路板在下文中被称为电路板 1。

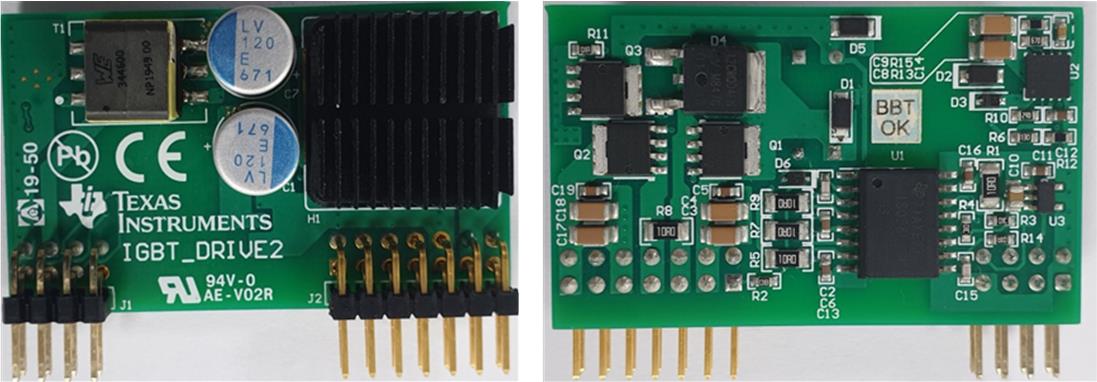

GUID-1483A9D7-7AE7-46AC-B4F6-3A7115B843E7-low.jpg图 4-1 使用 ISO5852S 和 BJT 的高电流栅极驱动器电路板（俯视图和仰视图）

图 4-2 中的电路板在下文中被称为电路板 2。

GUID-80702060-3208-4A04-9437-1E3E1CAB4656-low.jpg图 4-2 使用 LM5106 和 MOSFET 的高电流栅极驱动器电路板（俯视图和仰视图）
