4.2 轨至轨运行

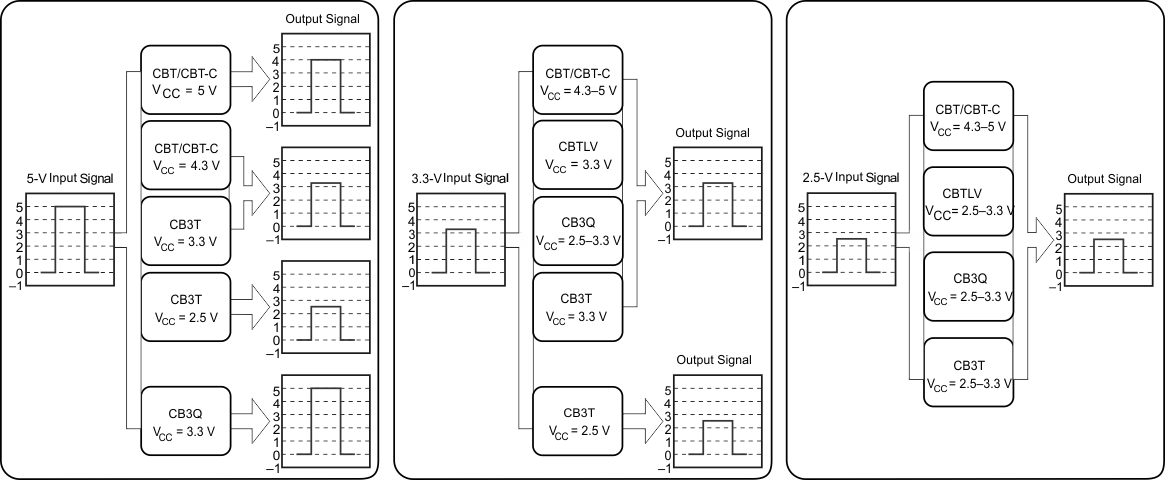

轨至轨运行描述了信号开关在最大正电源轨和最大负电源轨之间传递信号的行为。当信号落在电压轨处或电压轨之间时，具有轨至轨运行的开关在传递信号时几乎没有压降。图 4-2 示出了在不同信号和轨电平下工作的不同开关的行为。

GUID-20211102-SS0I-Z5NW-RDJ9-LZDZ0PWNLW9B-low.gif图 4-2 通过数字开关的信号电平

通信器件之间的数字信号通常必须满足最低电压电平才能表示为高 信号。在确定设计的功效时，应考虑信号路径上的所有器件，包括数字开关。应考虑降低来自非轨至轨开关的高电平电压，并且设计应确保获得适当的信号电平。使用轨至轨开关可以最大程度地减少或消除这种现象带来的风险。某些开关（如 CB3T 和 CB3Q 系列）允许 I/O 电压超出电源，使设计人员有更多的机会有效实施和设计。
