下冲

下冲是高速应用中的一种典型现象,其中阻抗不匹配会导致系统出现过度振铃,这会给通过关断来隔离不同总线的总线开关带来严重问题。在此状态下,n 通道传输晶体管的栅极电压处于地电势,但任一 I/O 端口上的负电压幅值大于 NMOS VT 将导致开关导通并且不再隔离总线。所以,如果信号开关设计中不包含下冲保护电路,那么幅值大且持续时间长的下冲会导致数据损坏。图 4-3 中的原理图展示了下冲现象。对于 0V 至 VCC 范围内的正常输入电压,开关处于高阻抗状态,输出总线与输入总线隔离。隔离总线上发生的下冲会引发故障,如图 4-3 所示。

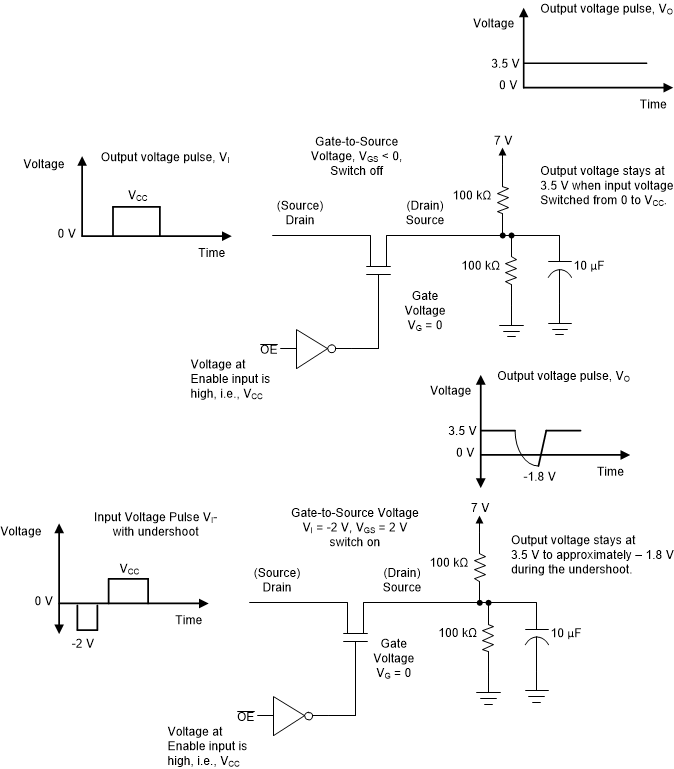

GUID-96122BC4-7AF3-42F3-946C-F7A5616F570C-low.gif图 4-3 禁用时 NMOS 串联开关器件中的下冲现象

有两种解决方案可防止 NMOS 在下冲期间(即使在禁用时)闭合:

  • 抓取或钳制输入下冲能量。在这种方法中,钳位电路接地或连接到 VCC。该钳位电路可防止 NMOS 在发生下冲事件时闭合。
    • 肖特基钳位。采用这种方法时,肖特基二极管从开关的 I/O 端口接地。当 I/O 端口的电压低于接地电压时,二极管正向偏置并钳制源极或漏极电压,使输入和输出保持隔离。这种类型器件的一个例子是 TI 提供的 CBTS 总线开关。
    • 有源钳位至 VCC。采用这种方法时,有源钳位电路连接到 VCC,通过将输入电压拉至 VCC 来抵消下冲电压。这种类型器件的一个例子是 TI 提供的 CBTK 总线开关。
  • 强制使用 NMOS 的栅极电压跟踪负输入电压,TI 全新的 CBT-C 系列就是使用这种方法来防止下冲。本应用报告稍后将介绍这种保护方法。
