3.3 带有电荷泵的 NMOS 串联开关

尽管 NMOS/PMOS 并联开关中的源漏电阻低于 NMOS 串联开关中的源漏电阻，但 PMOS 增加了电容，这对于某些应用来说是不可取的。为了解决这个问题，可采用另一种开关结构，即在 NMOS 串联开关中加入了电荷泵电路。电荷泵电路在 NMOS 的栅极产生的电压比 VCC 高 2V 到 3V。因此，当输入达到 VCC 电平时，在 0V 至 VCC 输入电压范围内，开关仍处于闭合状态，输出电压等于输入电压。在 NMOS 串联开关中实现电荷泵电路的缺点是，电荷泵电路会产生额外功耗。图 3-5 所示为带有电荷泵的 NMOS 串联开关的简单原理图，图 3-6 所示为 ron 和 VI 特性。

GUID-F03750CF-D212-461E-8E61-62FA10CFDD1B-low.gif图 3-5 带有电荷泵的 NMOS 串联开关的基本结构

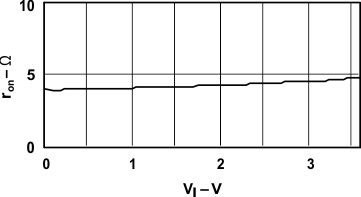

GUID-C4464569-2D3F-45E8-85D3-527B94C956A5-low.gif图 3-6 带有电荷泵的 NMOS 串联开关中的 ron 和 VI (VCC = 3.6V)
