7.8 高级加密标准 (AES) 加速器

AES 模块可基于二进制密钥提供硬件加速的数据加密和解密操作。AES 是一种对称的密码模块，支持用于加密和解密的 128 位、192 位或 256 位硬件密钥。AES 模块基于对称算法，这表示加密与解密密钥相同。加密数据意味着将数据从明文转换为难以理解的形式，即所谓密文。密文解密是将之前加密的数据转换回其原始形式，即明文。下面介绍了 AES 加速器的主要特性。

基本的 AES 加密和解密操作受到以下各项的支持：

  • 带基本 GHASH 操作的伽罗瓦/计数器模式 (GCM)
  • 带 CBC-MAC 的计数器模式 (CCM)
  • XTS 模式

以下反馈工作模式可用：

  • 电子源码书模式 (ECB)
  • 密码块链接 (CBC)
  • 计数器模式 (CTR)
  • 密码反馈模式 (CFB)，128 位
  • F8 模式
  • 密钥大小：128、192 和 256 位
  • 支持 CBC_MAC 和 Fedora 9 (F9) 验证模式
  • 基本的 GHASH 操作（选择不加密时）
  • 硬件中的密钥调度
  • 支持 µDMA 传输
  • 全同步设计

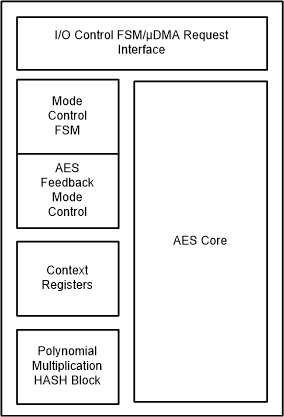

图 7-2 展示了 AES 方框图。

TMS320F28P650DK TMS320F28P650DH TMS320F28P650SK TMS320F28P650SH TMS320F28P659DK-Q1 TMS320F28P659DH-Q1 TMS320F28P659SH-Q1 AES 方框图图 7-2 AES 方框图

有关 AES 加速器的更多信息，请参阅 TMS320F28P65x 实时微控制器技术参考手册 的“高级加密标准加速器 (AES)”一章。
