6.3.6.7.1.3 采样速率：24 kHz 或 22.05 kHz

图 6-23 和图 6-24 分别显示了采样速率为 24kHz 或 22.05kHz 时抽取滤波器的幅度响应和通带纹波。表 6-21 列出了采样速率为 24kHz 或 22.05kHz 时抽取滤波器的规格。

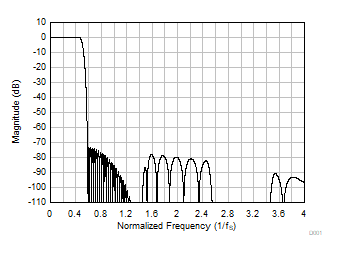

GUID-A711C618-780C-4FCE-B5DB-410D1E7C6DD0-low.gif图 6-23 线性相位抽取滤波器幅度响应

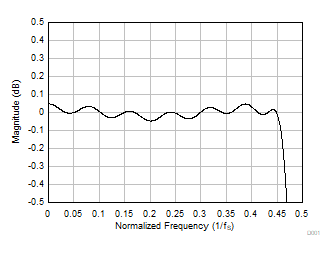

GUID-1E024B07-A0D4-4E42-9152-96E27F11086B-low.gif图 6-24 线性相位抽取滤波器通带纹波
表 6-21 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.454 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 4 × fS73.0dB
频率范围为 4 × fS 以上96.4
群延迟或延时频率范围为 0 至 0.454 × fS16.61/fS
