6.3.6.7.1.9 采样速率：768kHz 至 705.6kHz

图 6-35 和图 6-36 分别显示了采样速率为 768kHz 或 705.6kHz 时抽取滤波器的幅度响应和通带纹波。表 6-27 列出了采样速率为 768kHz 或 705.6kHz 时抽取滤波器的规格。

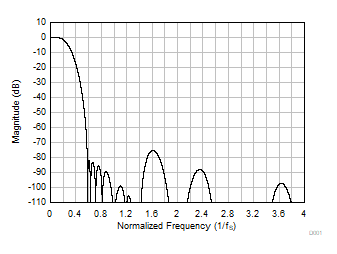

GUID-26521798-B573-453A-9741-835D2E843516-low.gif图 6-35 线性相位抽取滤波器幅度响应
GUID-86490AB0-54FD-4F7B-87FC-8F995B16AA27-low.gif图 6-36 线性相位抽取滤波器通带纹波
表 6-27 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.113 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 2 × fS75.0dB
频率范围为 2 × fS 以上88.0
群延迟或延时频率范围为 0 至 0.113 × fS5.91/fS
