6.3.5 数字 PDM 麦克风录音通道

该器件可连接多达 8 个数字脉冲密度调制 (PDM) 麦克风进行同步转换，并使用高阶高性能抽取滤波器生成脉冲编码调制 (PCM) 输出数据，这些数据可以使用时分多路复用 (TDM)、I2S 或左对齐 (LJ) 音频格式，通过音频串行接口传输到主机。

该器件在内部生成 PCMCLK，其频率可使用 PDMCLK_DIV[1:0]、P0_R31_D[1:0] 寄存器位编程为 6.144MHz、3.072MHz、1.536MHz 或 768kHz（输出数据采样速率为 48kHz 的倍数或约数时），或者 5.6448MHz、2.8224MHz、1.4112MHz 或 705.6kHz（输出数据采样速率为 44.1kHz 的倍数和约数时）。PDMCLK 可路由到 PDMCLKx_GPOx 引脚，连接外部数字麦克风设备。该器件还支持控制寄存器，以独立配置要使用上升沿或下降沿锁存的每个通道 PDMDINx 数据。图 6-14 显示了数字 PDM 麦克风的连接图。

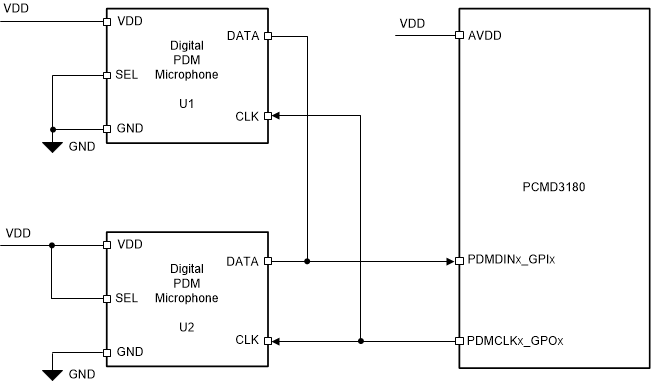

GUID-4A621441-ACEA-4ABC-89A4-A53A7AC7B6E8-low.gif图 6-14 数字 PDM 麦克风与 PCMD3180-Q1 的连接图

外部数字麦克风设备的一位输出可以连接到 GPIx 引脚。该单一数据线路可由两个数字麦克风共享，以将其数据放置在 PDMCLK 的相反边沿上。在内部，该器件根据 P0_R32_D[7:4] 中设置的配置寄存器位，在 PDMCLK 的上升沿或下降沿锁存数据的稳定值。图 6-15 显示了数字 PDM 麦克风接口时序图。

GUID-DD505051-8067-425E-9213-BA287C83AD40-low.gif图 6-15 数字 PDM 麦克风协议时序图
