ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA
如果应用所需的 SNR 高于每个通道支持的 SNR,可以使用器件数字求和模式。在该模式下,数字录音数据会以相等的权重因子在通道上求和,这有助于降低等效录音噪声。表 6-17 列出了通道求和模式可用的配置设置。
P0_R107_D[3:2]:CH_SUM[1:0] | 输入通道的通道加法模式 | SNR 和动态范围提升 |
---|---|---|
00(默认值) | 通道求和模式禁用 | 不适用 |
01 | 输出通道 1 =(输入通道 1 + 输入通道 2)/2 | SNR 和动态范围提升 3dB |
输出通道 2 =(输入通道 1 + 输入通道 2)/2 | ||
输出通道 3 =(输入通道 3 + 输入通道 4)/2 | SNR 和动态范围提升 3dB | |
输出通道 4 =(输入通道 3 + 输入通道 4)/2 | ||
10 | 输出通道 1 = (输入通道 1 + 输入通道 2 + 输入通道 3 + 输入通道 4)/4 | SNR 和动态范围提升 6dB |
输出通道 2 = (输入通道 1 + 输入通道 2 + 输入通道 3 + 输入通道 4)/4 | ||
输出通道 3 = (输入通道 1 + 输入通道 2 + 输入通道 3 + 输入通道 4)/4 | ||
输出通道 4 = (输入通道 1 + 输入通道 2 + 输入通道 3 + 输入通道 4)/4 | ||
11 | 保留(不使用此设置) | 不适用 |

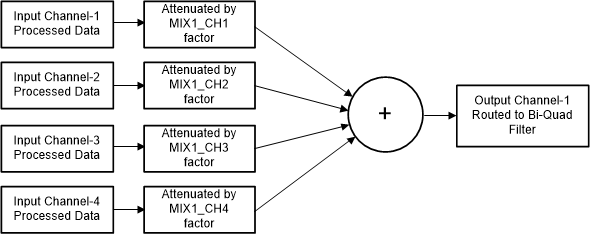

该器件还支持完全可编程的混频器功能,该功能可以将各种输入通道与其自定义可编程比例因子进行混频,以生成最终输出通道。可编程混频器功能仅在 CH_SUM[1:0] 设置为 2'b00 时可用。只有输入通道 1 至通道 4 支持混频器功能。图 6-18 所示的方框图描述了混频器 1 用于生成输出通道 1 的操作。节 7.2.3 一节介绍了混频器操作的可编程系数。所有混频器系数均为使用 1.31 数字格式的 32 位二进制补码数字。值 0x7FFFFFFF 相当于 +1(0dB 增益),值 0x00000000 相当于静音(零数据),这两者之间的所有值都设置混频器衰减(使用方程式 3 计算)。如果 MSB 设置为“1”,则衰减保持不变,但信号相位反转。
混频器 2、混频器 3 和混频器 4 会执行类似的混频器操作,分别生成输出通道 2、通道 3 和通道 4。
