ZHCSU60A May 2023 – January 2024 PCMD3180-Q1
PRODUCTION DATA
TA = 25°C、AVDD = 3.3V、IOVDD = 3.3V、fIN = 1kHz 正弦信号、fS = 48kHz、PDMCLKx = 64 × fS、32 位音频数据、BCLK = 256 × fS、TDM 从模式、PLL 开启、线性相位抽取滤波器(除非另有说明);所有性能测量均通过 20kHz、低通滤波器和 A 加权滤波器完成(除非另有说明)。所有测量都是通过使用音频精度向器件馈送 PDM 数字输入信号来完成的。

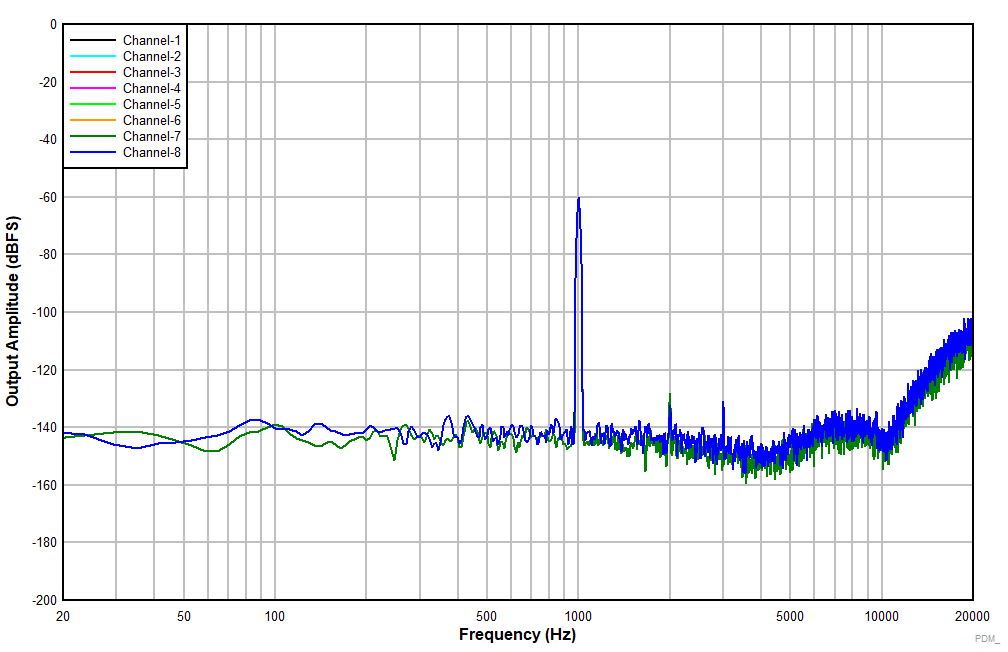

PDMCLKx = 3.072MHz 的五阶 PDM 调制器 |

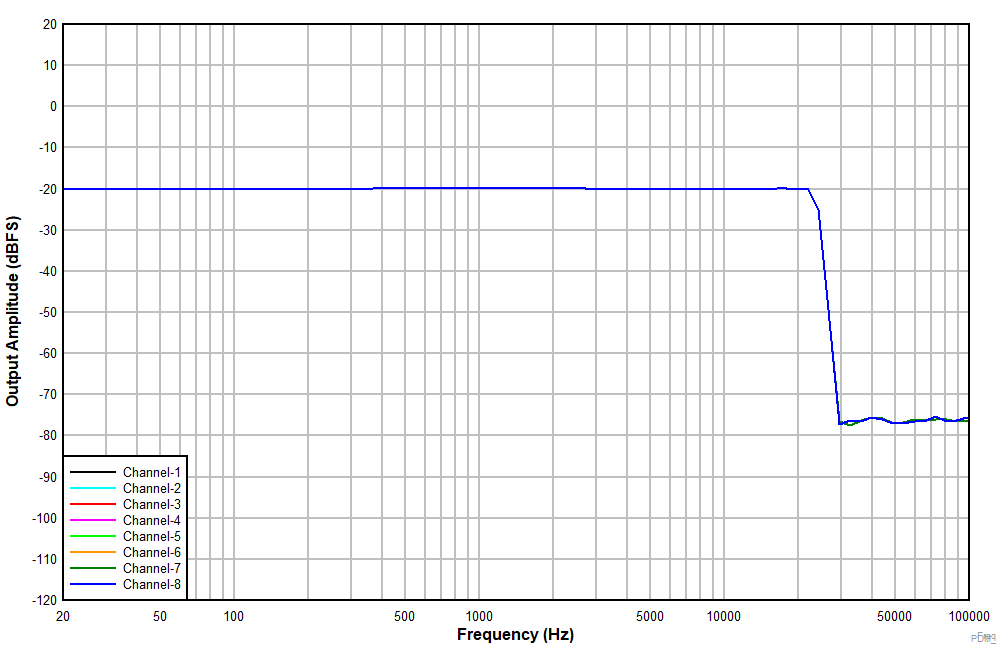

PDMCLKx = 3.072MHz 的五阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的四阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的四阶 PDM 调制器 |
PDMCLKx = 1.536MHz 的四阶 PDM 调制器 |
PDMCLKx = 1.536MHz 的四阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的五阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的五阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的四阶 PDM 调制器 |
PDMCLKx = 3.072MHz 的四阶 PDM 调制器 |
PDMCLKx = 1.536MHz 的四阶 PDM 调制器 |
PDMCLKx = 1.536MHz 的四阶 PDM 调制器 |
