5.13 开关特性：PDM 数字麦克风接口

TA = 25°C、IOVDD = 3.3V 或 1.8V 且所有输出端均具有 20pF 负载（除非另有说明）；有关时序图，请参阅图 4
参数测试条件最小值典型值最大值单位
f(PDMCLK)PDMCLK 时钟频率0.7686.144MHz
tH(PDMCLK)PDMCLK 高电平脉冲持续时间72ns
tL(PDMCLK)PDMCLK 低电平脉冲持续时间72ns
tr(PDMCLK)PDMCLK 上升时间10% 至 90% 上升时间18ns
tf(PDMCLK)PDMCLK 下降时间90% 至 10% 下降时间18ns

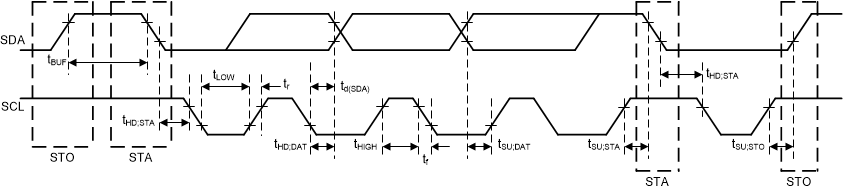

GUID-E6291BE5-233C-4F7A-9373-C250AA0C4028-low.gif图 5-1 I2C 接口时序图
GUID-780F06CB-AFCC-4479-9456-82416B595EC4-low.gif图 5-2 SPI 接口时序图

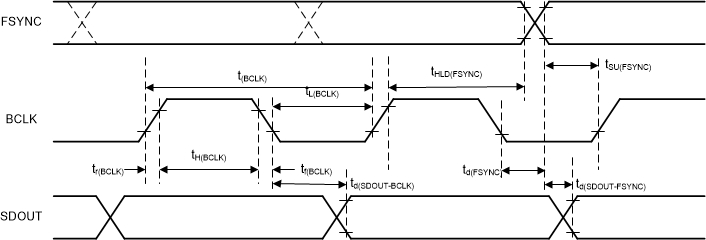

GUID-7567197B-671A-4166-B7D1-05F4900810E4-low.gif图 5-3 TDM（其中 BCLK_POL = 1）、I2S 和 LJ 接口时序图
GUID-7C857899-01EC-4F58-A4C1-9AAE6287E9A9-low.gif图 5-4 PDM 数字麦克风接口时序图
