两种不同的 DESAT 电路实现和“OC 作为 DESAT”电路实现与两种不同的关断方法搭配使用，以比较 IGBT 和 SiC 电源模块的 SC 性能。

• 无外部充电方式的 DESAT 电路实现：
  • 充电电流：0.5mA（典型值）
  • DESAT 检测阈值：9V
  • 将电容器更新为 50pF

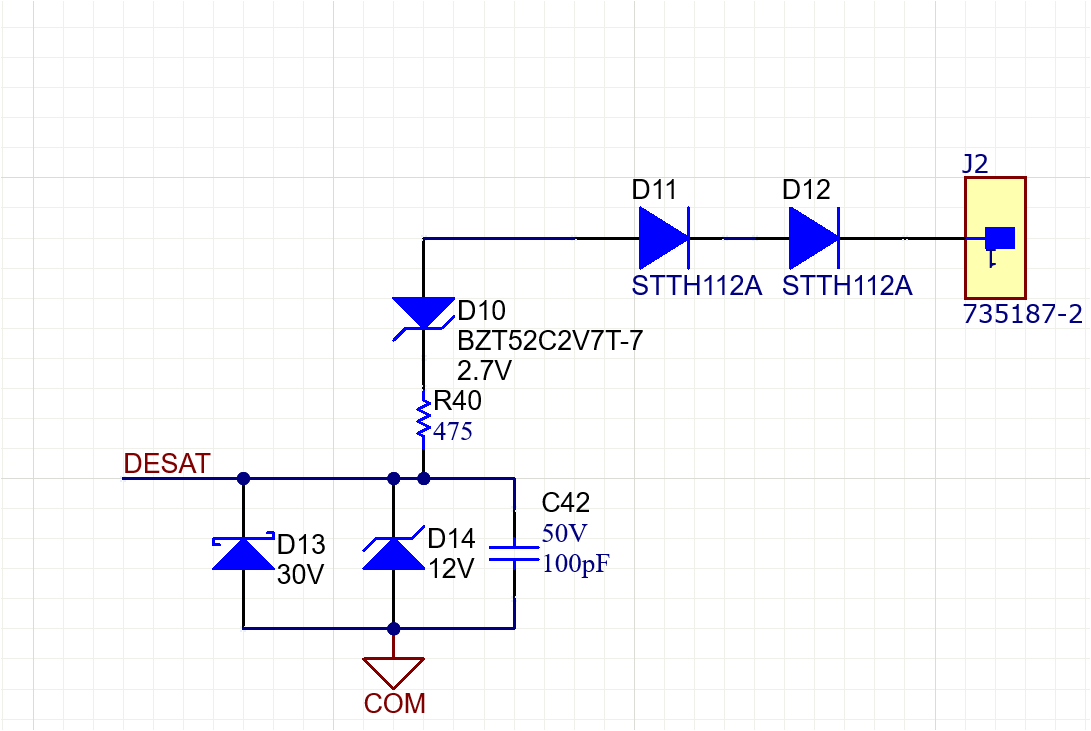

  图 7-4 无外部充电方式的 DESAT 实现
• 通过 OUTH 进行外部充电的 DESAT 电路实现：
  • 充电电流：0.5mA +10mA（典型值）
  • DESAT 检测阈值：9V
  • 将电容器更新为 50pF

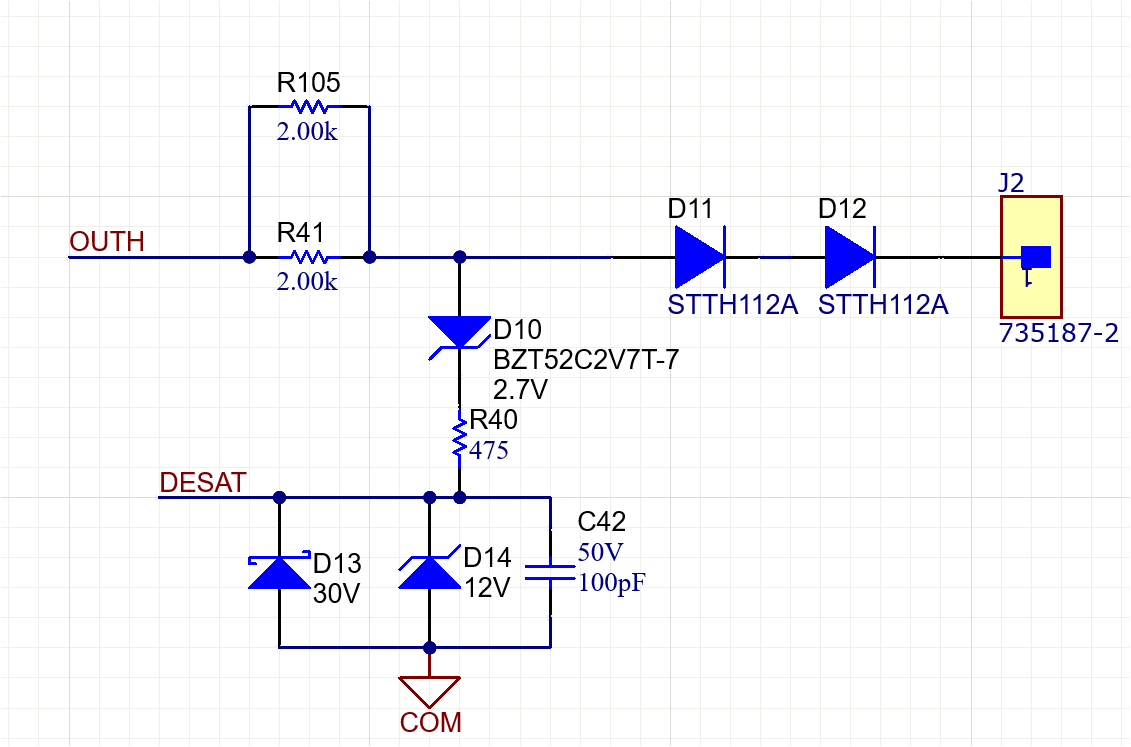

  图 7-5 含外部充电方式的 DESAT 实现
• 通过 OUTH 进行外部充电的“OC 作为 DESAT”电路实现：
  • 充电电流：典型值小于 10mA
  • OC 检测阈值：0.7V
  • 将电容器更新为 50pF
  图 7-6 “OC 作为 DESAT”实现
