2.1 结温与环境温度间的关系

在了解热设计的复杂性之前，务必要先了解电路板上的不同相关温度。热像仪上突出显示的温度是封装盖上的温度，而决定器件功能的是封装下方的温度，具体来说是芯片上热点附近的区域或结温 (TJ)。结温受到许多因素的影响，但结温与系统周围自然空气的温度或环境温度 (TA) 之间存在明显的关系。结温与环境温度之间的关系可以通过热特性来定义：RΘJA 或结温与环境温度之间的热阻。

方程式 1. T J u n c t i o n - T A) m b i e n t O p e r a t i n g   P o W e r   ( W a t t s ) = R Θ J A ( ⁰ C / W )

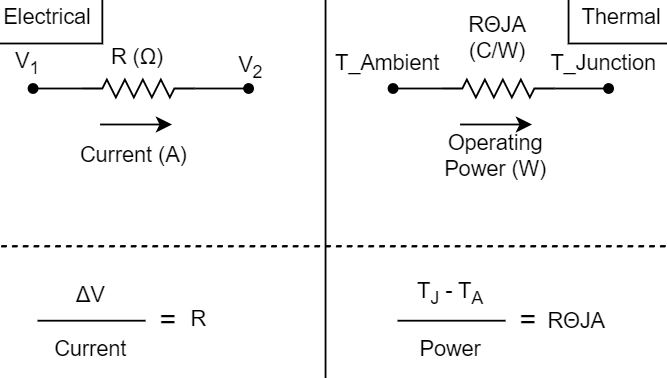

热特性可以用类似于简单电路的方式来表示。从这个角度来看，“欧姆定律”仍然适用于热“电路”。器件的工作功率（以瓦特为单位）类似于电路的电流，而两个温度之间的热阻为电阻。

GUID-D933988E-7E5F-4CBF-BAFB-DC1E737BB39D-low.png图 2-1 电气与热节点分析
注： RΘJA 不是一个恒定值，并在很大程度上取决于 PCB 设计。

AM263x Sitara™ 微控制器数据表 列出了热阻特性值，但这些值并不能完全呈现所有情况。数据表中的热阻特性基于电子器件工程联合委员会 (JEDEC) 所定义 2S2P 系统对应的特定测试条件。

注： 由于数据表中的热阻值基于 JEDEC 定义的双信号和双电源层 (2S2P) 系统，因此请勿使用这些值来计算已知环境温度或盖子温度下的结温，这一点非常重要。AM263x 有一个热管理器模块，该模块在芯片热点附近有两个热检测 ADC，用于记录结温。
