2.2 封装定义的热阻特性

GUID-4DBAF36A-8C49-47DA-957D-0F48BA9032A8-low.png图 2-2 系统的热阻

RΘJA 取决于许多因素，其中一些热阻特性在系统设计中是恒定的。图 2-2 展示了系统中的各种热阻。恒定特性由从裸片到封装外壳外部的散热能力定义。结与电路板之间的热阻由 RΘJB 定义，而结与外壳（盖子）之间的热阻由 RΘJC 定义。封装盖子还在盖子与环境温度之间存在热阻，即 RΘCA。由于 AM263x 只有一种封装类型，因此 RΘJC 和 RΘJB 是恒定的。RΘCA 可以通过对盖子吹气来降低。

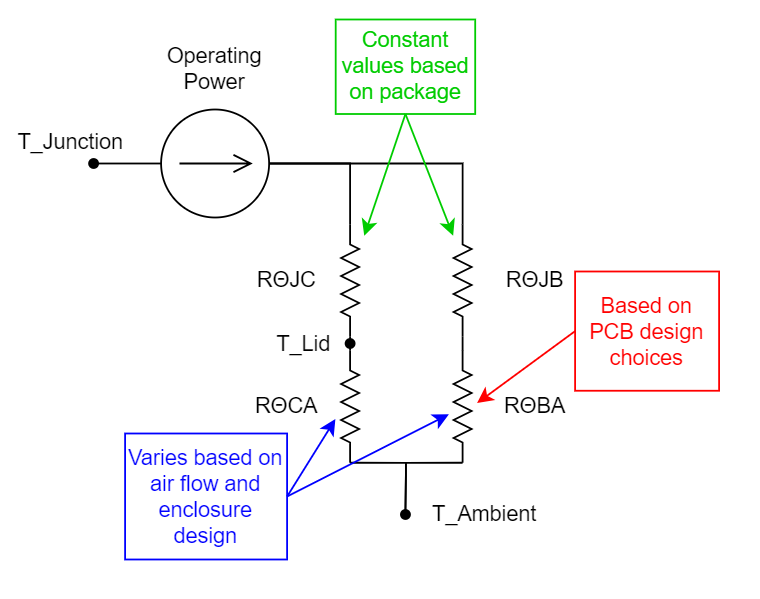

图 2-3 展示了热阻的概要电路表示，而不管它们是否因设计而异。

注： 为了降低片上系统 (SoC) 的结温，必须选择有助于 PCB 散热的系统设计，或者必须引入气流以帮助降低电路板/外壳到环境的热阻。有关电路板定义的热阻的更多信息，请参阅节 2.3。
GUID-0E34E939-72EF-408A-B313-C45A7DECB036-low.png图 2-3 系统的基本热阻
