5.4.1 盖子温度读数

无论 R5 内核的利用率如何，盖子温度读数都保持相对一致，并且在整个环境温度范围内几乎没有变化。由于封装定义的 RΘJC 值，LP 和 CC SoC 盖子读数预计几乎相同。图表之间的差异可归因于封装上不同数量的胶带以及热电偶探头的位置，这两者都会影响外壳与环境空气温度之间的热阻，即 RΘCA。

注： ThermalAir 系统编程为在每个温度下保持 10 分钟，然后再递增 5℃。thermalAir 气流输出从 -50℃ 开始，逐渐升高至 165℃。这样产生的环境温度范围约为 -30℃ 至 118℃。

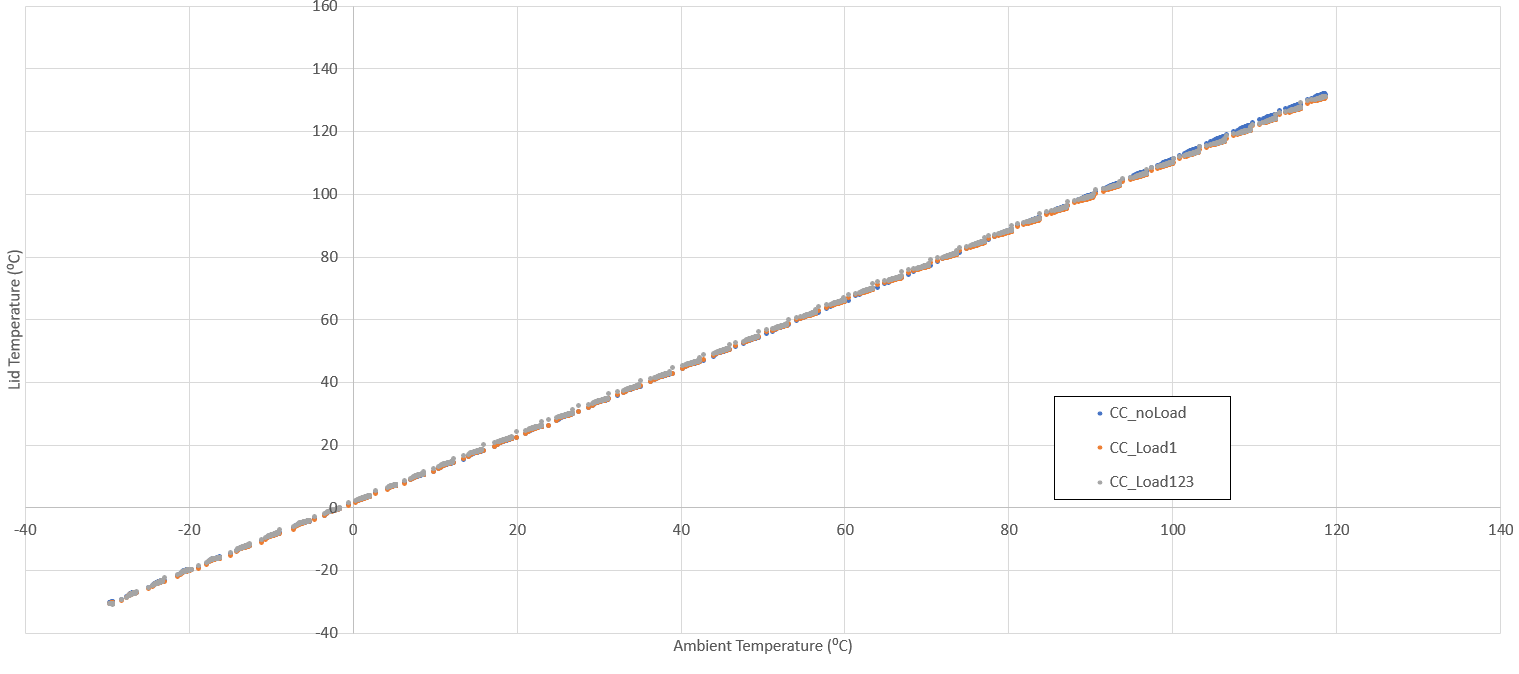

GUID-E6C9BF2E-3241-4363-A3A9-06665BF52AD3-low.png图 5-3 AM263x 控制卡盖子温度读数
GUID-8EAEE1F3-7DB0-4CB1-A6CC-1BD5EDBE08B3-low.png图 5-4 AM263x LaunchPad 盖子温度读数
