6 使用热模型

使用 MentorGraphics Flotherm 或 ANSYS ICEPAK 等热建模软件打开模型并构建用于仿真的热环境。该软件允许您构建整个情形和边缘情况来估算热性能。另外，根据用户需要，仿真可以很简单，也可以很详细。例如，可以使用一个 JEDEC 定义的简单 2S2P（两个金属平面和两个信号层）测试板对 SoC 的热性能进行仿真。Sitara 微控制器器件数据表的“封装热特性”部分提供了基于 2S2P 系统的值。

要将器件的特性导入仿真中，需要热模型。所有 Sitara 微控制器都以 Electronics Cooling XML (ECXML) 文件的形式提供了 SoC 热模型。该文件类型由 JEDEC 确定，用作向最终用户交换电子热系统级仿真模型的标准。热模型准确地表示了整个 SoC 设计，从而准确地表示了结温和盖子温度。热模型仍需要在仿真软件中进行额外的配置和设置，以提供系统热分布的最佳近似值。

为了获得最佳热仿真结果，应将 PCB 设计以及外壳和气流属性导入仿真软件中。此外，应使用特定于器件的功率估算工具来估算 SoC 运行期间的工作功率。估算得出的工作功率随后可与热模型结合使用，从而更准确地表示热分布。

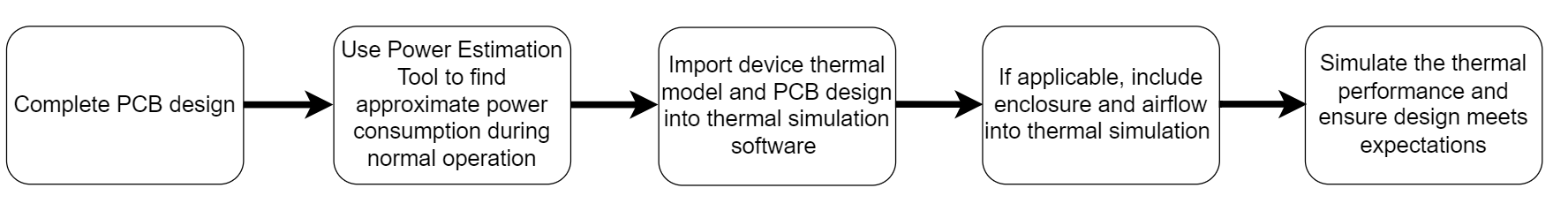

图 6-1 展示了构建精确系统以进行热建模的流程。

GUID-92F60A76-AFD8-483F-A046-D18269A18AF8-low.png图 6-1 热仿真流程
