7.5.2.3 参数均衡器 (PEQ)

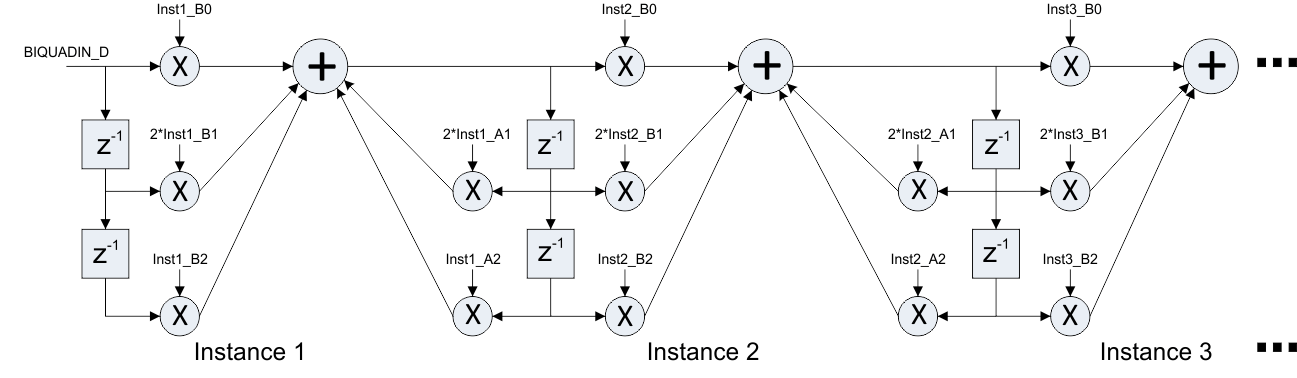

该器件支持左声道最多 15 个独立可调 PEQ，右声道同样支持最多 15 个独立可调 PEQ。PEQ 使用级联的“直接形式 1”BQ 结构实现，如图 7-23 中所示。

TAS3251 级联 BQ 结构图 7-23 级联 BQ 结构
方程式 2. TAS3251

所有 BQ 系数都使用 a0 进行标准化，以确保 a0 等于 1。该结构需要 5 个 BQ 系数，如 表 7-25 中所示。任何系数大于 1 的 BQ 都会按照节 7.5.2.4 中所述进行增益调节。

表 7-25 BQ 系数标准化
TAS3251 的 BQ 系数系数计算
B0_DSPb0/a0
B1_DSPb1 / (a0 × 2)
B2_DSPb2/a0
A1_DSP–a1 / (a0 × 2)
A2_DSP–a2 / a0
