7.4.3.2 单通道模式

单通道工作模式用于描述将期间的两个输出端并联，以增强音频输出通道的供电能力的运行方式。这也称为并联桥接负载 (PBTL)。

在 TAS3251 器件输出侧，可在滤波器之前将器件输出求和，这种配置称为前置滤波器 PBTL。但是，两个输出可能需要在输出滤波器的电感器部分之后合并在一起。这样做确实需要两个额外的电感器，但允许使用更小、更便宜的电感器，因为电流是在两个电感器之间分配的。此过程称为 后置滤波器 PBTL。图 7-19 和 图 7-20 中显示了单通道操作的两种变体。

TAS3251 前置滤波器 PBTL图 7-19 前置滤波器 PBTL

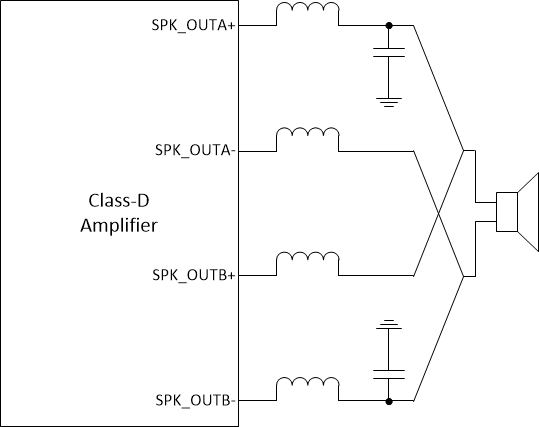

TAS3251 后置滤波器 PBTL图 7-20 后置滤波器 PBTL

在 TAS3251 器件输入侧，可从 TDM 流中的任意时隙或 I2S、LJ、RJ 信号的左帧或右帧选择单通道放大器的输入信号。TAS3251 器件还可配置为放大两信号的混合，例如低音炮通道将左右通道混合后通过低通滤波器输出单声道低频信号。
