7.3.11.6.1 使用 DAC_MUTE 实现静音

在电源切断前 150 个采样周期 + 0.2 毫秒时，将 DAC_MUTE 置为低电平无效。

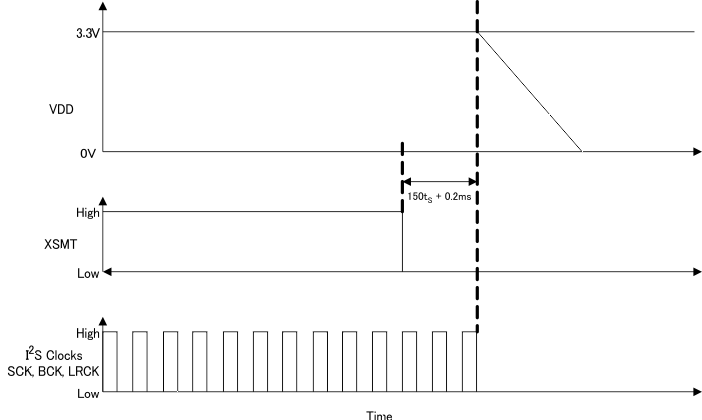

TAS3251 DAC_MUTE 时序图图 7-15 DAC_MUTE 时序图
