6.15.2 PBTL 配置

所有测量均在以下条件下进行：音频频率 = 1kHz，PVDD_X = 36V，GVDD_X = 12V，RL = 2Ω，fS = 600kHz，ROC = 22kΩ，TC = 75°C，输出滤波器：LDEM = 10μH，CDEM = 1µF，MODE = 1，输出在 LC 滤波器之后并联，AES17 + AUX-0025 测量滤波器，除非另有说明。

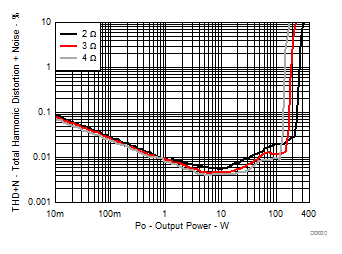

TAS3251 总谐波失真 + 噪声与输出功率间的关系
TC = 75°C
图 6-13 总谐波失真 + 噪声与输出功率间的关系

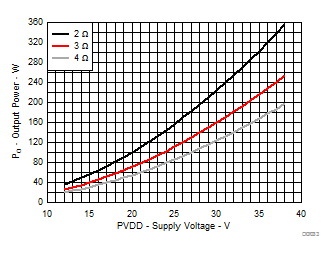

TAS3251 输出功率与电源电压间的关系
THD + N = 10%TC = 75°C
图 6-15 输出功率与电源电压间的关系

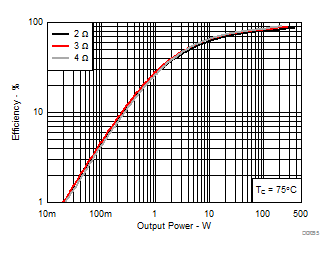

TAS3251 效率与输出功率间的关系
TC = 75°C
图 6-17 效率与输出功率间的关系

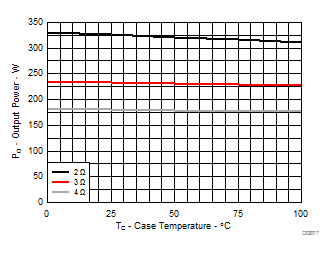

TAS3251 输出功率与温度间的关系
THD + N = 10%
图 6-19 输出功率与温度间的关系

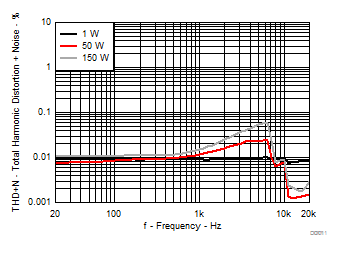

TAS3251 总谐波失真 + 噪声与频率间的关系
RL = 3ΩTC = 75°C
图 6-14 总谐波失真 + 噪声与频率间的关系

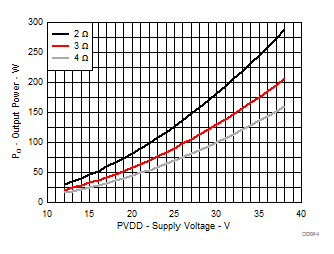

TAS3251 输出功率与电源电压间的关系
THD + N = 1%TC = 75°C
图 6-16 输出功率与电源电压间的关系

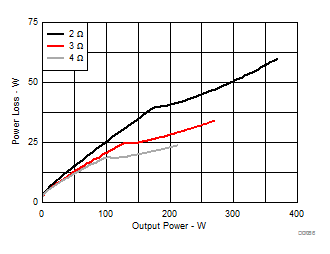

TAS3251 功率损耗与输出功率间的关系
A.
TC = 75°C
图 6-18 功率损耗与输出功率间的关系

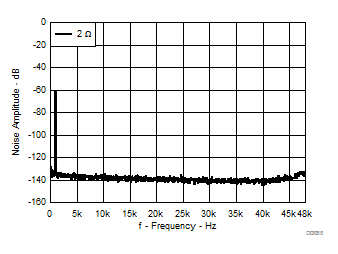

TAS3251 噪声与频率间的关系
TC = 75°CVREF = 25.46VFFT = 16384
AUX-0025 滤波器80kHz 分析仪 BW
图 6-20 噪声与频率间的关系
