7.3.10.3 信号削波与脉冲注入器

内置的活动检测器用于监测 SPK_OUTx 引脚的 PWM 活动。TAS3251 用于将无削波的输出信号驱动到接近 PVDD 与 GND 电源轨。当输入信号电压过高导致音频信号削波，或在 CB3C 电流保护处于活动状态的情况下，音频通道的放大器反馈环路会进入饱和状态，如果没有额外电路处理，PWM 输出信号将会停止。为防止在削波或 CB3C 情况下 PWM 输出完全停止，器件会在栅极驱动端注入窄脉冲，以维持输出的连续性。这些窄脉冲每 4 个 PWM 周期注入一次，因此在该状态下的有效开关频率被降低为正常开关频率的 1/4。

信号削波通过 CLIP_OTW 引脚发出信号，当信号电平降低、器件恢复正常运行时，该信号会自动清除。CLIP_OTW 脉冲在输出削波开始时产生，通常对应的 THD 水平约为 0.01%，此时 CLIP_OTW 会出现窄脉冲，初始脉宽约为 500ns。

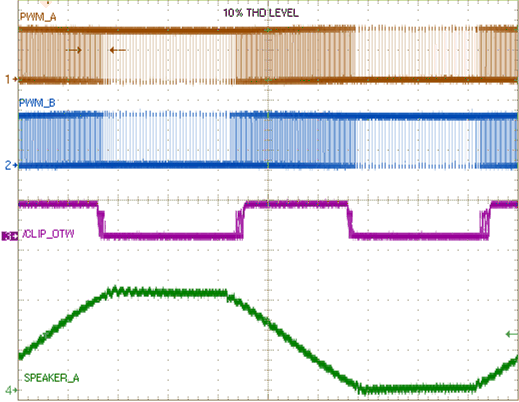

TAS3251 信号削波 PWM 与扬声器输出信号图 7-14 信号削波 PWM 与扬声器输出信号
