7.5.1 音频处理功能

TAS3251 器件包含音频处理功能，可优化集成这些功能的音频系统的音频性能。TAS3251 器件具备 12 个双二阶滤波器，可用于扬声器响应调优的，并具备双频段 DPEQ，可动态调整均衡曲线：一条曲线应用于低电平信号，另一条曲线应用于高电平信号。双频段高级 DRC + AGL 结构能够在两个区域内限制放大器的输出功率，同时控制压缩过程中在分频区可能出现的峰值。器件提供了精细的音量控制功能，使产品开发工程师能够根据系统层面的注意事项对放大器输出电平进行微调。

TAS3251 器件还具备两种信号检测选项：电平计和串行数据输出信号。电平计通过 alpha 滤波器检测信号电平，并将信号呈现在 I²C 寄存器中。电平计信号取自 4x 内插之前（即数模转换前）的信号。

音频处理流程的详细信息（包括与每个块关联的 I²C 控制端口寄存器）如以下内容所示。

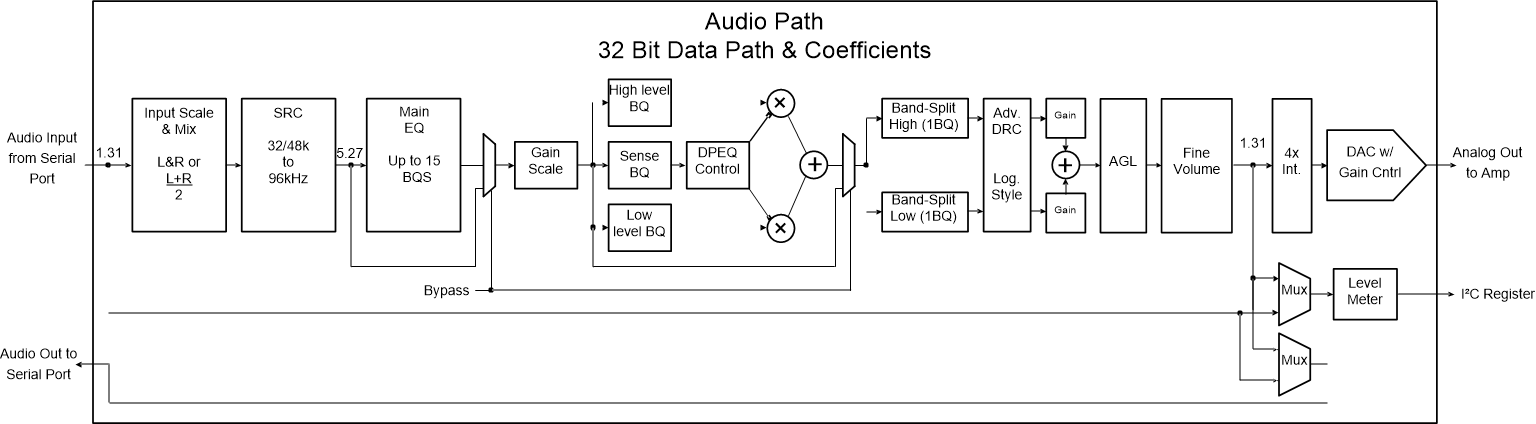

TAS3251 固定功能处理流程可在 TAS3251 中找到图 7-21 固定功能处理流程可在 TAS3251 中找到
