7.5.2.6 双频带动态范围控制

动态范围控制 (DRC) 是一种前馈机制，可以用于在指定限制范围内自动控制音频信号幅度或动态范围。动态范围控制是通过使用 alpha 滤波器能量的估计值来感知音频信号电平，然后根据已定义的区域和斜率参数调整增益来实现的。动态范围控制如 图 7-27 中所示。

TAS3251 动态范围控制图 7-27 动态范围控制

DRC 各有七个可编程传输功能参数：k0、k1、k2、T1、T2、OFF1 和 OFF2。T1 和 T2 参数定义了输入电平下三段压缩或扩展区的阈值或边界。参数 k0、k1 和 k2 分别定义了三个区域中每个区域的曲线增益或斜率。参数 OFF1 和 OFF2 分别指定阈值 T1 和 T2 相对 1:1 传输功能曲线的偏移，如 图 7-28 中所示。

TAS3251 DRC 传输功能示例图图 7-28 DRC 传输功能示例图

双频带动态范围控制由两个 DRC 组成，这两个 DRC 可以通过在每个频带的输入端使用 BQ 分成两个频带。这两个频段发生溢出的频率称为交叉频率。交叉频率既是用于创建低通滤波器的截止频率，也是用于创建高通滤波器的截止频率。由于两频带 DRC 输出混合器中能量重叠的叠加，并行双频带 DRC 在分频区域会固有地产生峰值。

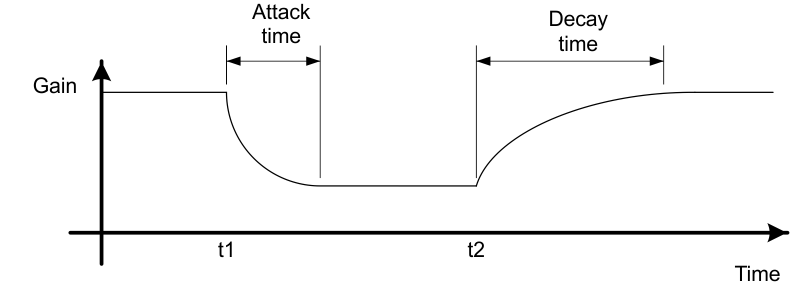

TAS3251 DRC 起音和衰减图 7-29 DRC 起音和衰减

每个频带中的 DRC 都单独配备了能量、起音和衰减时间常数。DRC 时间常数用于控制压缩或扩展过程中 DRC 增益变化和决策的切换时间。能量、起音和衰减时间常数会影响 DRC 的灵敏度水平。时间常数越短，DRC 响应就越激进，反之亦然。
