7.3.3 DAC 和 DSP 时钟

TAS3251 前端（DAC 和 DSP）具有灵活的时钟系统。在内部，器件需要多个时钟，主要是以相关的时钟速率工作才能正常运行。所有这些时钟都可以以某种形式从串行音频接口获得。有关设置输出级振荡器和开关频率的信息，请参阅输出功率级的振荡器部分。

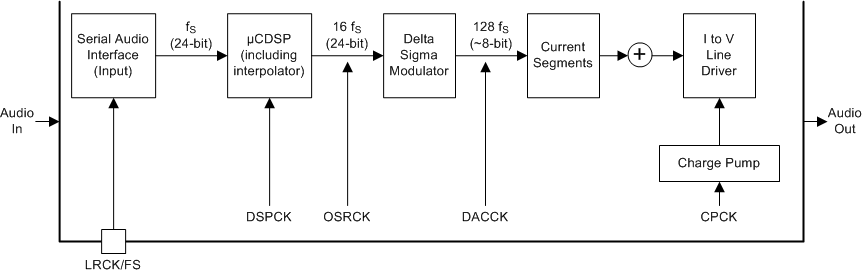

TAS3251 具有相应时钟的音频流图 7-1 具有相应时钟的音频流

图 7-1 显示了基本采样速率 (fS) 下的基本数据流。当数据被送入串行音频接口后，它会经过处理、插值，并被调制到 128 × fS，然后再送入电流分段，以完成最终的数模转换。

图 7-2 显示了时钟树。

TAS3251 TAS3251 时钟分配树图 7-2 TAS3251 时钟分配树

串行音频接口通常具有 4 个连接引脚，如下所列：

  • MCLK（系统控制器时钟）
  • SCLK（串行或位时钟）
  • LRCK/FS（左右字时钟或帧同步）
  • SDIN（输入数据）
  • SDOUT 可用于输出经过预处理或后处理的 DSP 数据，以供外部使用（请参阅 SDOUT 端口和硬件控制引脚 部分）

此器件有一个内部 PLL，用于获取 MCLK 或 SCLK，并创建 DSP 和 DAC 时钟所需的较高速率的时钟。

在需要最高音频性能的情况下，建议将 MCLK 与 SCLK 及 LRCK/FS 一起送入器件。应对器件进行配置，使 PLL 仅向 DSP 提供时钟源。然后，所有其他时钟都是传入 MCLK 的分频。要将 MCLK 作为主时钟源，并让所有其他时钟由输入的 MCLK 分频生成，请将 DAC 时钟源复用器（图 7-2 中的 SDAC）设置为使用 MCLK 作为时钟源，而不是使用 MCLK/PLL 多路复用器的输出。
