7.3.6 SDOUT 端口和硬件控制引脚

TAS3251 器件包含一个多功能 GPIO 端口（SDOUT 引脚），允许信号从系统传递到器件或从器件发送到系统。此引脚可用于高级时钟特性，以将内部信号传递到系统或接受来自系统的信号，以便在给定处理流程的情况下在器件内部使用。  SDOUT 引脚支持串行数据输出和 图 7-10 中所述的功能。寄存器映射可用于配置 SDOUT 引脚的功能。

以下是一些用于启用 SDOUT 引脚的关键寄存器：

  • 页 0，寄存器 7，位 0 (SDSL) – 选择 SDOUT 数据是进行前置 DSP 还是 DSP 后处理。
  • 页 0，寄存器 9，位 5 (SDDIR) – 选择 SDOUT 引脚作为输入或输出。
  • 有关配置 SDOUT 引脚功能的更多详细信息，请参阅寄存器映射。

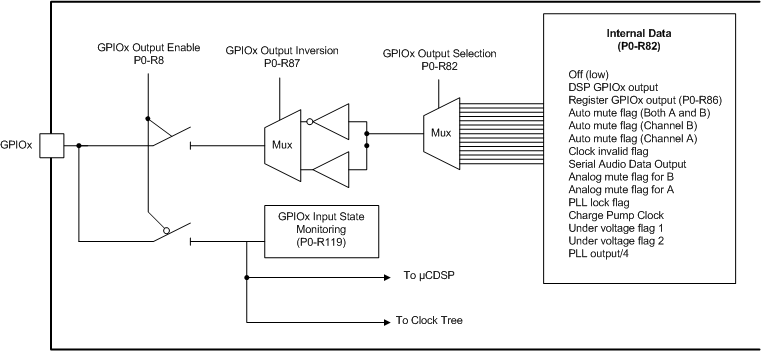

TAS3251 SDOUT GPIO 端口图 7-10 SDOUT GPIO 端口
