7.3.8.2.4 Sinc3 + Sinc1 滤波器

sinc3 + sinc1 滤波器模式是 sinc3 与 sinc1 滤波器级联的模式。sinc3 级的 OSR 是固定的 (OSR = 32000)，sinc1 级的 OSR 可编程为 3 和 5。表 7-6 总结了 sinc3 + sinc1 滤波器的特性。

表 7-6 Sinc3 + Sinc1 滤波器特性
模式fCLK
(MHz)		OSR
(A × B) (1)		数据速率 (SPS)–3dB 频率
(Hz)		延迟
(ms)		第一个零位处的 NMRR (dB)
2% 时钟容差6% 时钟容差
最大速度32.76896000
(32000 × 3)		170699.773426
高速25.6133.35412.5
中速12.866.62725
低速3.216.76.7100
最大速度32.768160000
(32000 × 5)		10243.513.73426
高速25.6803417.5
中速12.8401735
低速3.2104.2140
(1) A = 第一级 OSR，B = 第二级 OSR。

图 7-23 展示了 sinc3 + sinc1 滤波器的频率响应。频率响应呈现出典型的 sinc 滤波器响应波瓣和零位。零位出现在 fDATA 及其整数倍处。图 7-24 显示了 0.9 至 1.1 · fIN / fDATA 区域的详细响应。

ADS117L14 ADS117L18 Sinc3 + Sinc1 频率响应图 7-23 Sinc3 + Sinc1 频率响应

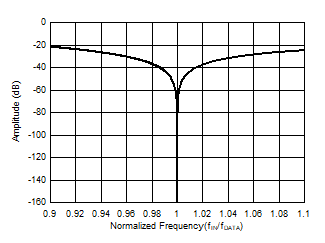

ADS117L14 ADS117L18 详细的 Sinc3 + Sinc1 频率响应图 7-24 详细的 Sinc3 + Sinc1 频率响应
