7.3.8.2.1 Sinc4 滤波器

sinc4 滤波器对调制器数据进行平均和抽取以产生高达 1365.3kSPS（最大速度模式）、1066.6kSPS（高速模式）、533.3kSPS（中速模式）和 133.333kSPS（低速模式）的数据速率。增大 OSR 值会降低 ADC 数据速率，从而降低因数据平均和抽取的增加而导致的信号带宽和总噪声。

表 7-19 列出了 sinc4 滤波器特性。

表 7-3 Sinc4 滤波器特性
模式fCLK
(MHz)		OSR数据速率
(kSPS)		–3dB 频率
(kHz)		延迟时间
(μs)(1)
最大速度32.768121365.3310.23.9
高速25.61066.6242.35.1
中速12.8533.3
121.210.1
低速3.2133.3330.340.5
最大速度32.768161024232.74.9
高速25.6800181.86.3
中速12.840090.912.6
低速3.210022.750.5
最大速度32.76824682.67155.16.9
高速25.6533.3121.28.9
中速12.8266.6760.617.1
低速3.266.6715.170.8
最大速度32.76832512116.38.9
高速25.640090.911.4
中速12.820045.422.8
低速3.25011.491.4
最大速度32.7686425658.216.6
高速25.620045.421.3
中速12.810022.742.6
低速3.2255.68171
最大速度32.76812812829.132.3
高速25.610022.741.3
中速12.85011.482.6
低速3.212.52.84331
最大速度32.7682566414.563.6
高速25.65011.481.4
中速12.8255.68163
低速3.26.251.42651
最大速度32.768512327.27126
高速25.6255.68162
中速12.812.52.84324
低速3.23.1250.7101294
最大速度32.7681024163.64251
高速25.612.52.84321
中速12.86.251.42643
低速3.21.56250.3552570
最大速度32.768204881.82501
高速25.66.251.42641
中速12.83.1250.7101282
低速3.20.78130.1785130
最大速度32.768409640.9091001
高速25.63.1250.7101281
中速12.81.5630.3552562
低速3.20.3910.08910250
(1) 当启用模拟输入缓冲器后，延迟时间增加 8/fCLK (µs)。

图 7-18 和图 7-19 展示了 OSR = 32 时的 sinc4 频率响应。频率响应在 fDATA 的整数倍处出现一系列响应零位及其间的一系列衰减峰值。在零频率时，滤波器具有零增益。当 fIN/fDATA > OSR/2 时，会出现滤波器响应的折叠图像，如图 7-19 的频率图 (OSR = 32) 所示。在接近 n × fMOD（n = 1、2、3 等）的输入频率下，衰减为 0dB。如果信号出现在这些频率下，则信号会被混叠到通带。

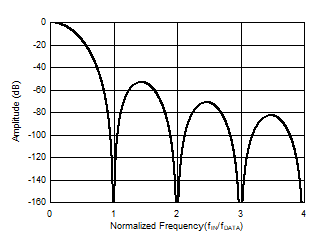

ADS117L14 ADS117L18 Sinc4 频率响应 (OSR = 32)图 7-18 Sinc4 频率响应
(OSR = 32)
ADS117L14 ADS117L18 fMOD 的 Sinc4 频率响应 (OSR = 32)图 7-19 fMOD 的 Sinc4 频率响应 (OSR = 32)
