5.2.3.3.3 运行代码

该工程被编程为等待输入电压超过大约 70Vrms 以驱动浪涌继电器，并清除跳闸。

点击 GUID-0E577519-64C9-4C89-A28C-975CCF35D80F-low.png 以运行工程。

施加大约 120V 的输入电压，电路板就会脱离欠压状态，并且驱动浪涌继电器。跳闸清除，并消耗大约 1.3A RMS 的少量电流。监视窗口与图 5-39 类似。总线电压接近 270V。

GUID-E5A5239F-8101-45F6-89D5-91F25586047F-low.gif图 5-39 监视表达式，实验 2，闭合电流环路后的交流操作开始

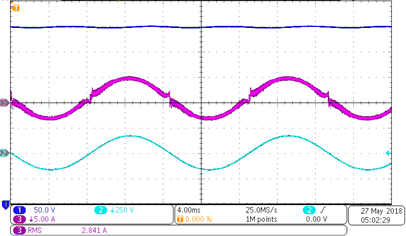

将 ac_cur_ref 缓慢增大至 0.078，即 2.4A 输入，总线电压升至 400V。电压和电流波形如图 5-40 所示。

GUID-78D0A45B-FA20-46CC-856C-2B20B385F720-low.gif图 5-40 输入交流电流和输出直流电压波形

本构建将SFRA集成在软件中，通过在硬件上进行测量来验证设计的补偿器是否能够提供足够的增益裕量和相位裕度。要运行 SFRA，请使工程保持运行状态，然后导航至 <Install directory>\C2000Ware_DigitalPower_SDK_<version>\libraries\sfra\gui\SFRA_GUI.exe。然后出现 SFRA GUI。

在 SFRA GUI 上选择器件的相应选项。例如，对于 F280039，选择“Floating Point”。点击 Setup Connection。在弹出窗口中，取消选择“boot-on-connect”选项，然后选择合适的 COM 端口。点击 OK。返回到 SFRA GUI，然后点击 Connect。

SFRA GUI 将连接到器件。现在可以通过点击 Start Sweep 启动 SFRA 扫描。完整的 SFRA 扫描需要几分钟才能完成。可以通过查看 SFRA GUI 上的进度条以及检查控制卡背面用于指示 UART 活动的蓝色 LED 闪烁情况来监视活动。完成之后，将立即显示一个包含开环图的图。这类似于直流条件下看到的图；但交流谐波频率接近测量频率，因此可以看到一些额外的噪声。BW、PM 和 GM 数字与直流情况非常相似。

要使系统安全停止，请关闭交流电源的输出，从而使输入交流电压降至零。确保 guiVbus 也降至零。

在实时模式下，完全停止 MCU 需要执行两个步骤。首先，使用工具栏上的 Halt 按钮 (GUID-CEC61420-51B7-45ED-A276-0E2E645982AD-low.png) 或使用 Target → Halt 来暂停处理器。然后点击 GUID-F443C7B8-178A-4910-9044-9BC0FA9477F3-low.png，使 MCU 退出实时模式。最后，将 MCU 复位 (GUID-8E8358D6-E5B2-4960-9A30-90C9B77C035B-low.png)。

点击 Terminate Debug Session (Target → Terminate all)，关闭 CCS 调试会话。
