5.2.3.4 实验 4：闭合电压和电流环路

在该构建中，在内侧电流环路闭合的情况下，外侧电压环路是闭合的。我们在图 5-41 中得出了外侧电压环路的模型（请注意，TIDM-02013 是两相交错式 TTPLPFC）。对于外侧电压环路，使用基于 PI 的补偿器，并通过补偿设计器对其进行调谐。

图 5-41 展示了该生成的软件图。

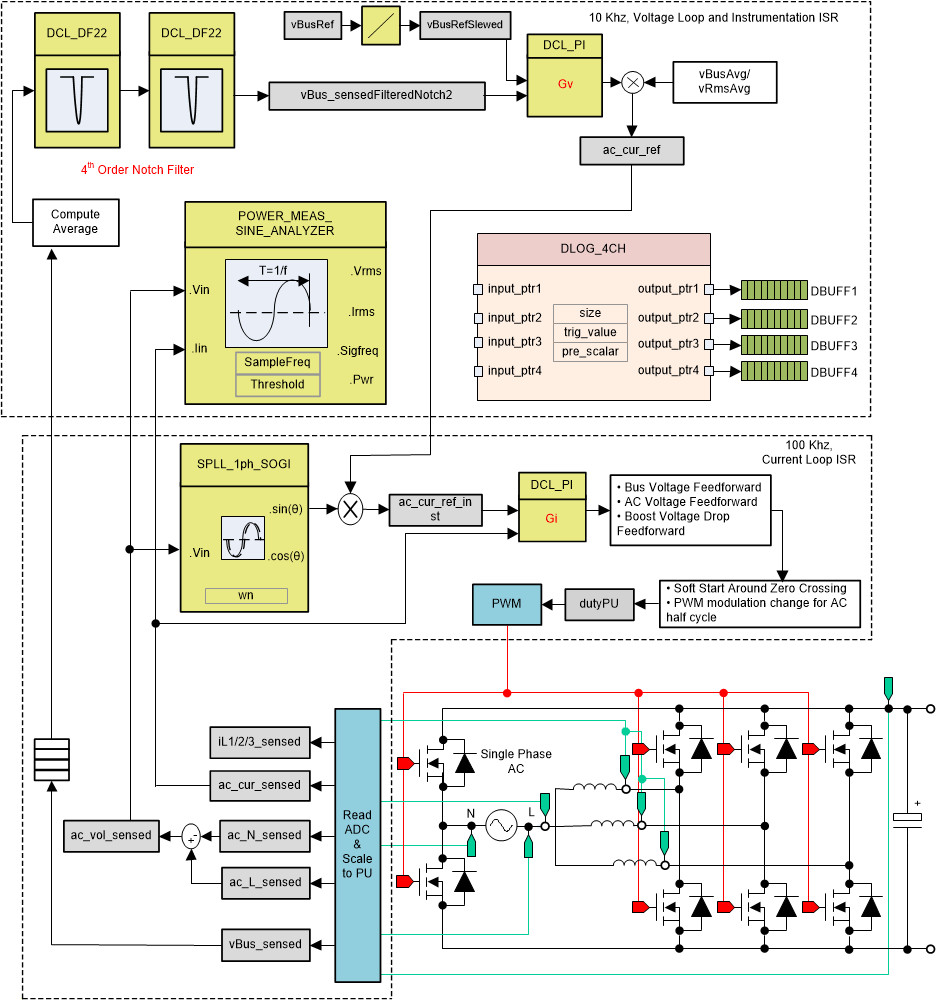

GUID-5D21DD99-BD53-4D4D-9154-CCD6677CC28F-low.gif图 5-41 构建级别 4 控制图：使用内侧电流环路进行输出电压控制
