3.6 时钟生成和 PLL

TAS2505 可通过多种选项为 DAC 部分以及接口和其他控制块生成时钟（如 所示）。DAC 的时钟需要一个源参考时钟。该时钟可以在各种器件引脚上提供，如 MCLK、BCLK 或 GPIO 引脚。通过编程页 0 寄存器 4 位 D1–D0 上的 CODEC_CLKIN 值，可以选择编解码器的源参考时钟。然后，CODEC_CLKIN 可通过 中所示高度灵活的时钟分频器按规定路线发送，从而生成 DAC 和数字效果部分所需的各种时钟。如果无法通过 MCLK、BCLK 或 GPIO 上的参考时钟生成所需的音频时钟，TAS2505 还提供了使用片上 PLL（支持各种分数倍乘值）来生成所需时钟的选项。从 CODEC_CLKIN 开始，TAS2505 提供了多个可编程时钟分频器，可以为数字效果部分的 DAC 和时钟实现各种采样率。

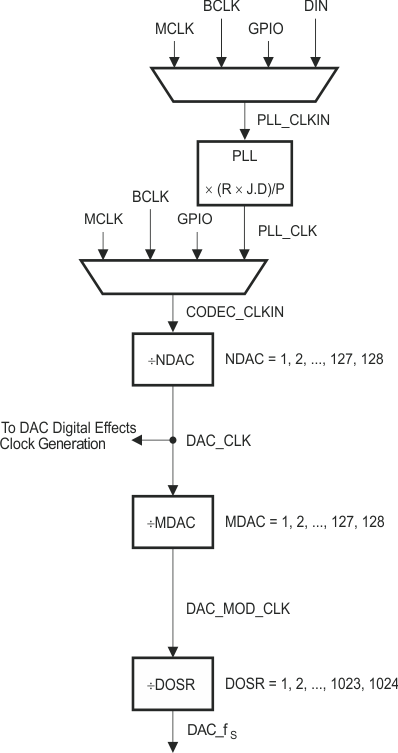

GUID-95BB7A34-5070-4DFF-A507-84C38DD77FA7-low.gif图 3-8 时钟分配树
方程式 6. GUID-B0E9DB19-5953-4684-AD9B-6B66DF10179C-low.gif
表 3-13 编解码器 CLKIN 时钟分频器
分频器 位
NDAC 页 0，寄存器 11，位 D6–D0
MDAC 页 0，寄存器 12，位 D6–D0
DOSR 页 0，寄存器 13，位 D1–D0 和页 0，寄存器 14，位 D7–D0

DAC 调制器由 DAC_MOD_CLK 计时。为了使 DAC 通道正确上电运行，必须通过配置 NDAC 和 MDAC 时钟分频器（页 0，寄存器 11，位 D7 = 1 和页 0，寄存器 12，位 D7 = 1）来启用这些时钟。当 DAC 通道断电时，器件会在内部启动一个断电序列以确保正确关断。在此关断序列期间，NDAC 和 MDAC 分频器不得断电，否则可能无法正常实现低功耗关断。用户可以读回页 0 寄存器 37 位 D7 和页 0 寄存器 37 位 D3 处的电源状态标志。当两个标志都指示断电时，可以将 MDAC 分频器断电，然后将 NDAC 分频器断电。

通常，为确保正常运行，只有在子时钟分频器断电后，才应将所有根时钟分频器断电。

TAS2505 还有一些选项，可以将一些内部时钟路由到 GPIO 输出引脚，从而在系统中用做通用时钟。此功能如图 3-10 中所示。

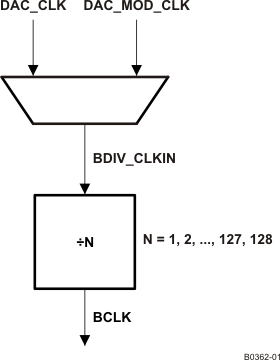

GUID-08A623D2-FC58-4BAA-8558-4CF508C86698-low.gif图 3-9 BCLK 输出选项

在 TAS2505 配置为驱动 BCLK 引脚（页 0，寄存器 27，位 D3 = 1）的模式下，该引脚可产生 BDIV_CLKIN 的一个分频值。该分频值可以在页 0 寄存器 30 位 D6-D0 中编程，范围从 1 到 128（请参阅图 3-9）。通过在页 0 寄存器 29 位 D1-D0 中配置 BDIV_CLKIN 多路复用器，BDIV_CLKIN 可自行配置为 DAC_CLK（DAC DSP 时钟）或 DAC_MOD_CLK。此外，可以在 GPIO 上驱动通用时钟。

该时钟可以是 CDIV_CLKIN 的分频版本。通过写入页 0 寄存器 26 位 D6–D0，可以将该时钟分频器的值编程为 1 到 128 之间的值。CDIV_CLKIN 可自行编程为图 3-10 中所示列表中的一个时钟。这可以通过在页 0 寄存器 25 位 D2-D0 中对多路复用器进行编程来控制。

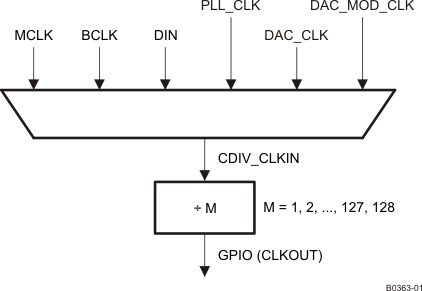

GUID-7BD8F8ED-BE48-48CE-9242-FFAD1612B8EB-low.gif图 3-10 通用时钟输出选项
表 3-14 最大 TAS2505 时钟频率
时钟DVDD ≥ 1.65V
CODEC_CLKIN≤ 110MHz
DAC_CLK≤ 49.152MHz
DAC_MOD_CLK6.758MHz
DAC_fS0.192MHz
BDIV_CLKIN55MHz
CDIV_CLKINM 为奇数时 100MHz
M 为偶数时 110MHz
