3.7.2.2 SPI 数字接口

在 SPI 控制模式下，TAS2505 使用引脚 SCL/SSZ=SSZ、SCLK=SCLK、MISO=MISO、SDA/MOSI=MOSI 作为标准 SPI 端口，其时钟极性设置为 0（典型微处理器 SPI 控制位 CPOL = 0）。SPI 端口可在主机处理器（主器件）与外围器件（从器件）之间实现全双工、同步、串行通信。SPI 主器件（在本例中为主机处理器）生成同步时钟（驱动至 SCLK）并启动传输。SPI 从器件（如 TAS2505）依赖主器件来启动和同步传输。传输由 SPI 主器件启动开始。来自 SPI 主器件的字节在主器件串行时钟（驱动至 SCLK）的控制下，开始移入从器件 MOSI 引脚。当字节移入 MOSI 引脚时，一个字节从 MISO 引脚移出到主移位寄存器。

TAS2505 接口设计为：当时钟相位的位设置为 1（典型微处理器 SPI 控制位 CPHA = 1）时，主器件开始驱动其 MOSI 引脚，而从器件开始在第一个串行时钟沿驱动其 MISO 引脚。SSZ 引脚可在两次传输之间保持低电平；但是 TAS2505 只会将 SSZ 下降沿之后传输的前 8 位当作命令字节，接下来的 8 位仅在写入寄存器时当作数据字节。保留寄存器位应写入其默认值。TAS2505 完全由寄存器控制。向这些寄存器读取和写入数据之前，先向器件的 MOSI 引脚发送一个 8 位命令。命令结构如表 3-17 所示。前 7 位指定写入或读取的寄存器地址，范围为 0 至 127（十进制）。命令字以 R/W 位结尾，此位指定串行总线上的数据流方向。对于寄存器写入，R/W 位应设置为 0。第二个数据字节发送到 MOSI 引脚，并包含要写入寄存器的数据。寄存器读取以类似方式完成。8 位命令字发送 7 位寄存器地址，后跟 R/W 位 = 1，表示正在进行寄存器读取。然后，在该帧接下来的 8 个 SCLK 时钟期间，8 位寄存器数据在时钟沿从器件上的 MISO 引脚输出。

表 3-17 命令字
位 7位 6位 5位 4位 3位 2位1位0
ADDR(6)ADDR(5)ADDR(4)ADDR(3)ADDR(2)ADDR(1)ADDR(0)R/WZ

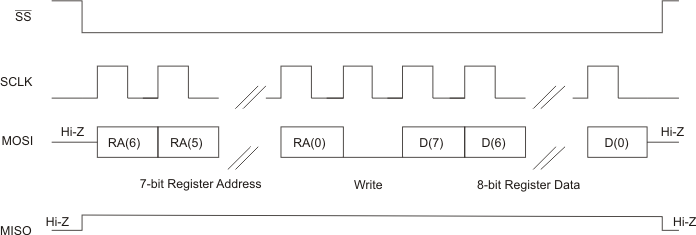

GUID-B7720E64-8AB0-4235-86D3-63AAC1CC72A9-low.gif图 3-24 寄存器写入的 SPI 时序图

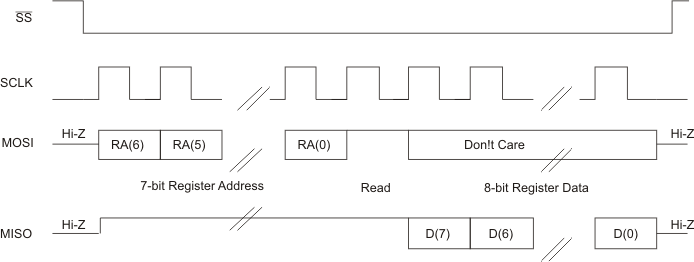

GUID-44DF649F-95C9-4F80-8526-32EE06B2B1A1-low.gif图 3-25 寄存器读取的 SPI 时序图
